ホーム 製品キーレス錠アセンブリライト負荷690N.M 65mm外の直径のキーレス錠アセンブリ

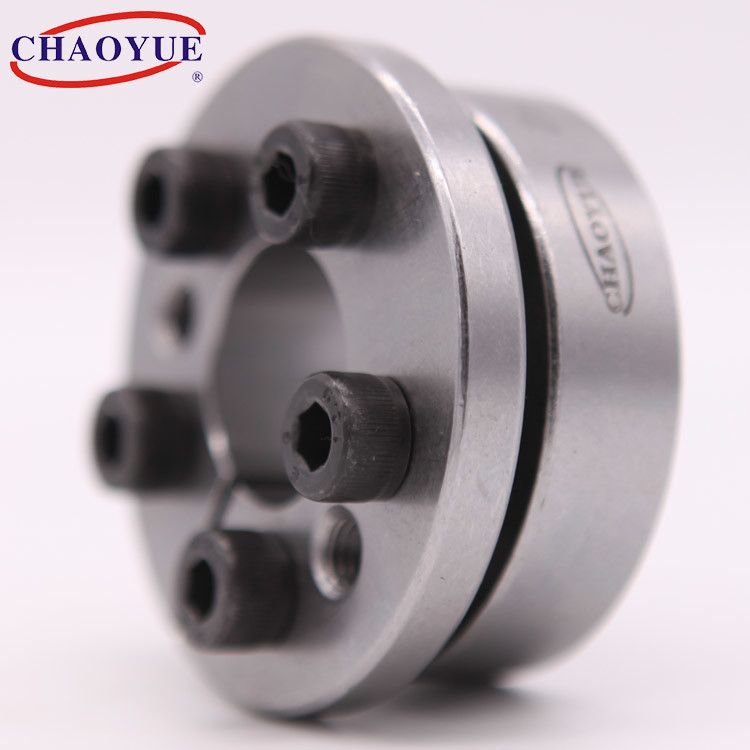

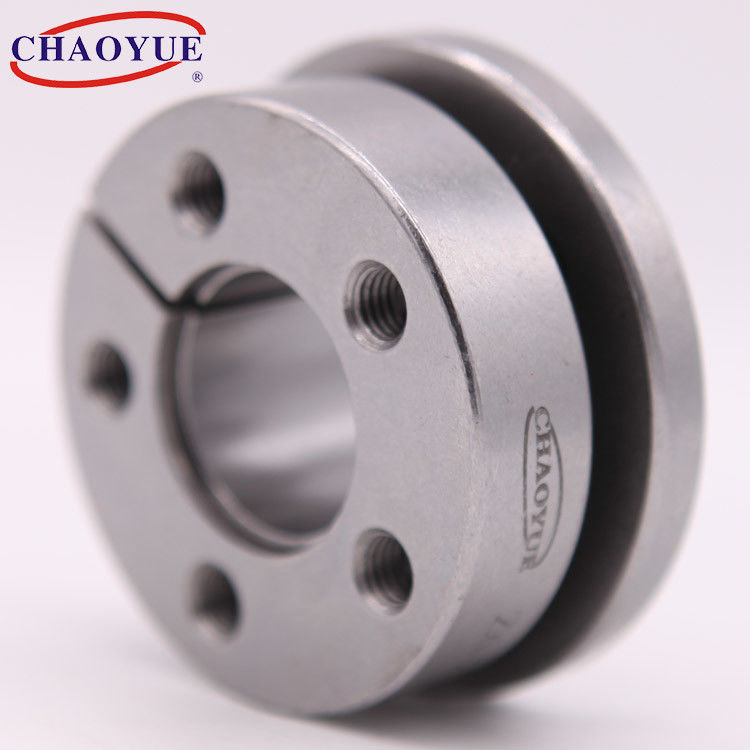

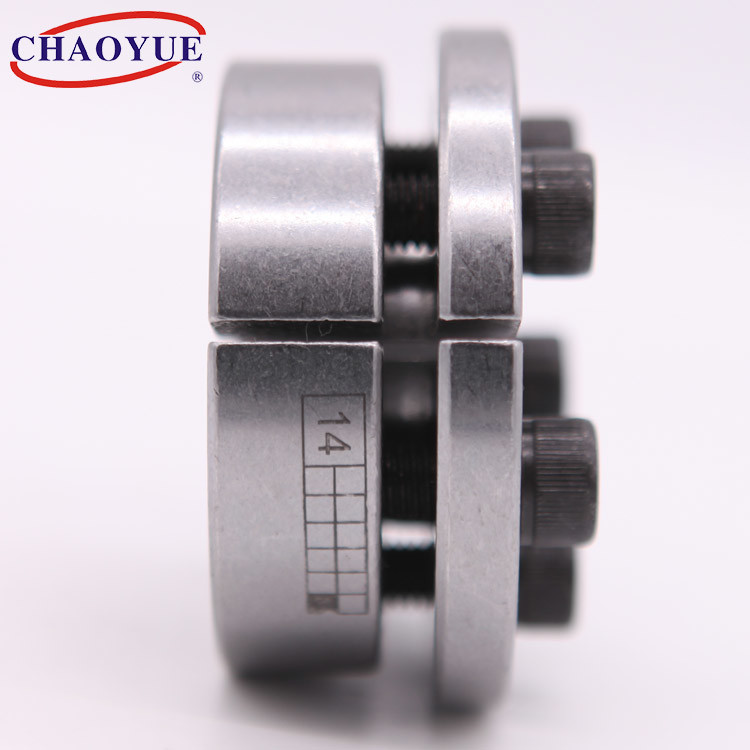

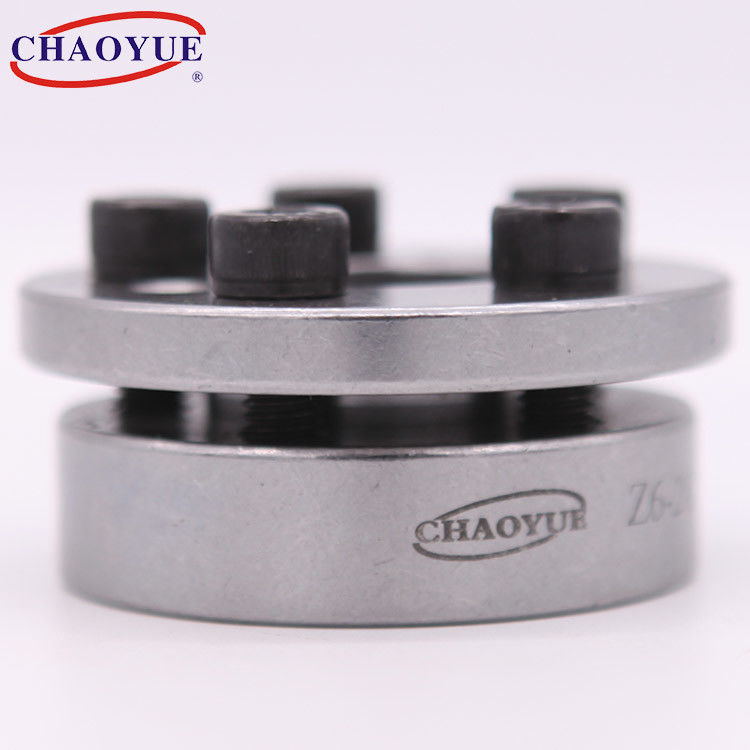

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

ライト負荷690N.M 65mm外の直径のキーレス錠アセンブリ

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z6
お支払配送条件:
最小注文数量: 10 PCS
価格: USD 5.00 - 15.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの5000 PC
接触

詳細情報
内部の直径: 14 - 50のmm 外の直径: 55 - 80のmm
厚さ: 30 - 33のmm トルク: 127 -1830 N.m
ボルト: M8 重量: 0.48 - 0.73 kg
ハイライト:

65mmの外の直径のキーレス錠アセンブリ

,

690N.Mのキーレス錠アセンブリ

,

690N.Mの車軸つばクランプ

製品の説明

装置を締めるZ6ライト負荷力ロックの顧客の設計



ライト負荷690N.M 65mm外の直径のキーレス錠アセンブリ 0





例の取付け



ライト負荷690N.M 65mm外の直径のキーレス錠アセンブリ 1

基本的な次元[mm] ボルト 定格負荷 シャフトの圧力
[N/mm2]		 ハブの圧力
[N/mm2]		 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D D1 L L1 L2 L3 d1 n 軸力
[kN]		 Toruqe
[N.m]
14 55 62 38 30 22 17 M8 3 18 127 208 52.5 25 0.48
16 55 62 38 30 22 17 M8 3 18 142 181 52.5 25 0.47
18 55 62 38 30 22 17 M8 3 18 157 161 52.5 25 0.46
19 55 62 38 30 22 17 M8 3 18 165 152 52.5 25 0.46
20 55 62 38 30 22 17 M8 3 18 172 145 52.5 25 0.45
22 55 62 38 30 22 17 M8 3 25.5 285 186 75 35 0.44
24 55 62 38 30 22 17 M8 3 25.5 307 170 75 35 0.42
25 55 62 38 30 22 17 M8 3 25.5 315 163 75 35 0.41
28 55 62 38 30 22 17 M8 3 31.5 435 175 89 41 0.39
30 55 62 38 30 22 17 M8 3 31.5 472 163 89 41 0.37
24 65 72 38 30 22 17 M8 5 37.4 440 244 90 30 0.62
25 65 72 38 30 22 17 M8 5 37.4 460 234 90 30 0.61
28 65 72 38 30 22 17 M8 5 43.6 600 243 105 35 0.58
30 65 72 38 30 22 17 M8 5 43.6 640 227 105 35 0.56
32 65 72 38 30 22 17 M8 5 43.6 690 213 105 35 0.55
35 65 72 38 30 22 17 M8 5 52.5 910 234 126 41 0.51
38 65 72 38 30 22 17 M8 5 52.5 990 216 126 41 0.48
40 65 72 38 30 22 17 M8 5 52.5 1050 205 125 41 0.46
30 80 87 41 33 25 20 M8 7 52.4 780 232 87 30 1.01
32 80 87 41 33 25 20 M8 7 52.4 830 217.5 87 30 0.99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0.96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0.92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0.89
42 80 87 41 33 25 20 M8 7 73.5 1540 233 122 41 0.86
45 80 87 41 33 25 20 M8 7 73.5 1650 217 122 41 0.82
48 80 87 41 33 25 20 M8 7 73.5 1760 203 122 41 0.76
50 80 87 41 33 25 20 M8 7 73.5 1830 195 122 41 0.73
