ホーム 製品キーレス錠アセンブリバネ付きの1265N.Mは72mm ODの膨張継手の袖にトルクを与える

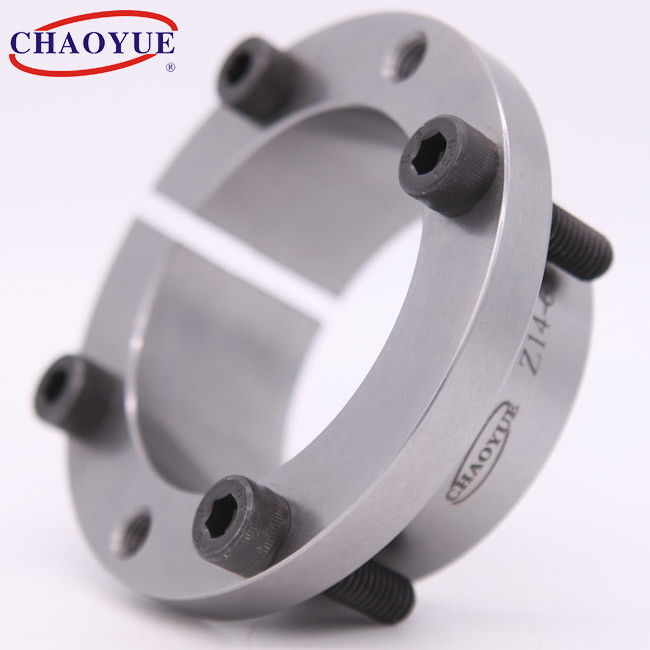

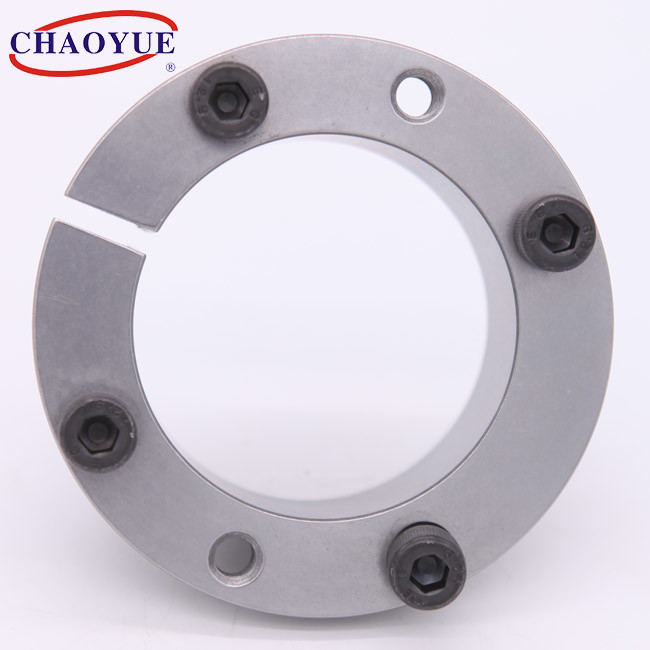

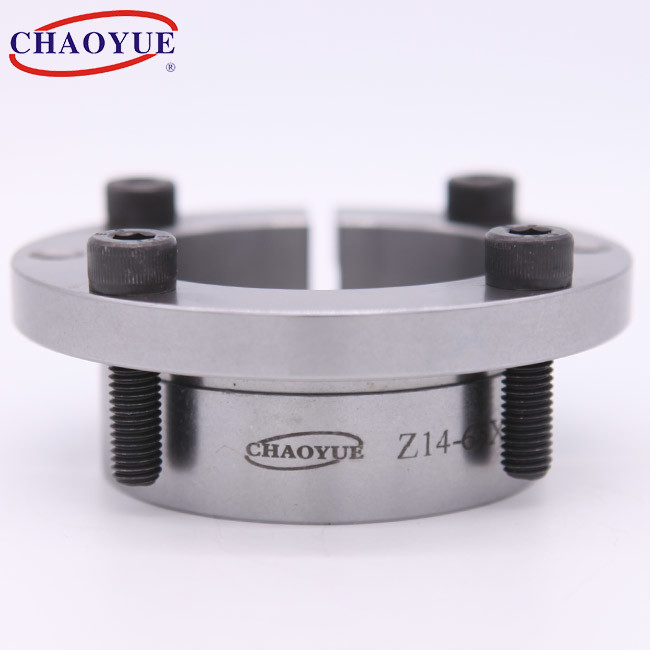

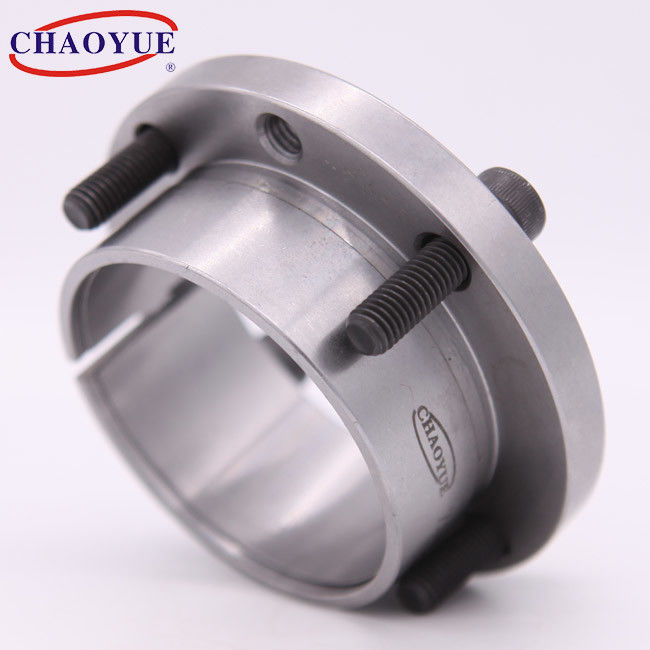

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

バネ付きの1265N.Mは72mm ODの膨張継手の袖にトルクを与える

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z14
お支払配送条件:
最小注文数量: 30 PC
価格: USD 3.00 - 20.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの5000 PC
接触

詳細情報
内部の直径: 14 - 65のmm 外の直径: 25 - 72のmm
厚さ: 26 - 35のmm トルク: 64 - 1265 N.m
ボルト: M4 - M8 重量: 0.091 - 0.46
ハイライト:

72mm ODの膨張継手の袖

,

1265N.mのトルクの膨張継手の袖

,

72mm ODシャフトのハブの関係

製品の説明

Z14バネ付き クランプ メカニズムのキーレス錠リング



バネ付きの1265N.Mは72mm ODの膨張継手の袖にトルクを与える 0





例の取付け



バネ付きの1265N.Mは72mm ODの膨張継手の袖にトルクを与える 1





基本的な次元[mm] ボルト 定格負荷 シャフトの圧力
[N/mm2]		 ハブの圧力
[N/mm2]		 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D D1 D2 L L1 L2 L3 d1 n トルク
[N·m]		 軸力
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9.2 109 61 2.9 0.091
16 25 42 33 30 26 20 16 M4 4 74 9.2 95 61 2.9 0.082
18 25 42 33 30 26 20 16 M4 4 82 9.2 85 61 2.9 0.072
19 25 42 33 30 26 20 16 M4 4 87 9.2 80 61 2.9 0.068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0.113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0.11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0.088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0.144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0.121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0.105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0.2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0.173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0.162
38 44 66 54 34 28 20 16 M6 4 400 21.2 93 80 10 0.182
40 48 70 58 34 28 20 16 M6 4 425 21.2 88 73 10 0.223
42 48 70 58 34 28 20 16 M6 4 446 21.2 83 73 10 0.191
45 55 82 67 43 35 25 20 M8 4 875 38.9 115 94 25 0.4
48 55 82 67 43 35 25 20 M8 4 935 38.9 107 94 25 0.35
50 62 89 74 43 35 25 20 M8 4 974 38.9 103 83 25 0.5
55 62 89 74 43 35 25 20 M8 4 1070 38.9 94 83 25 0.41
60 72 99 84 43 35 25 20 M8 4 1165 38.9 86 71 25 0.58
65 72 99 84 43 35 25 20 M8 4 1265 38.9 79 71 25 0.46
