商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | Z24 |
|
お支払配送条件:
|
|
| 最小注文数量: | 10 PCS |
| 価格: | USD 2.50 - 100.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの1000 PC |
|
詳細情報 |
|||
| 内部の直径: | 22 - 85のmm | 外の直径: | 35 - 120のmm |
|---|---|---|---|
| 厚さ: | 26 - 92のmm | トルク: | 38 - 3560 N.m |
| ボルト: | M3 - M8 | 重量: | 0.08 - 2.71 kg |
| ハイライト: | 3560N.mのキーレス錠アセンブリ,密集した構造のキーレス錠アセンブリ,3560N.mのクイック リリース シャフト クランプ |
||
製品の説明

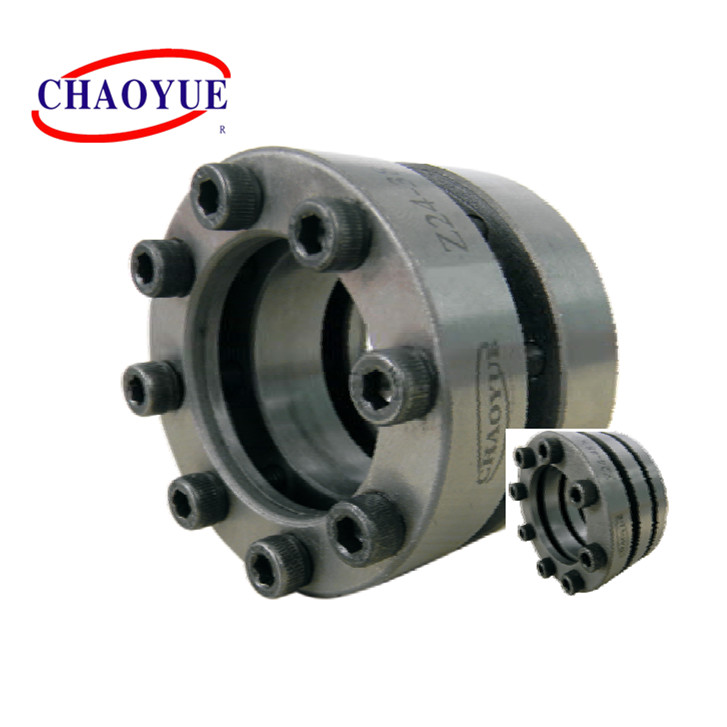

Z24密集した構造キーレス シャフトの錠アセンブリ

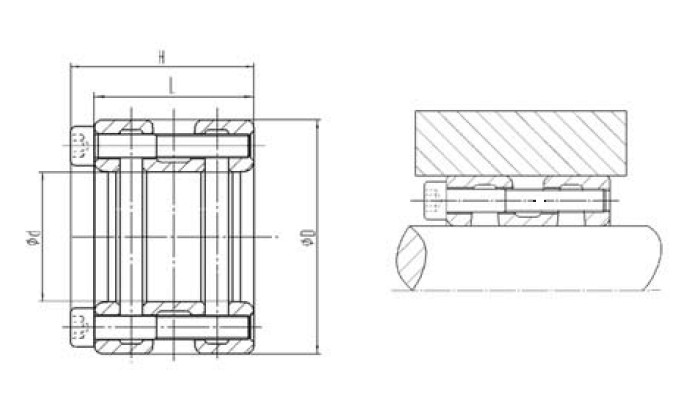

例の取付け
| 基本的な次元[mm] | ボルト | 定格負荷 | トルクはのボルトをきつく締める [N.m] |
重量 [kg] |
|||||
| d | D | L | H | d1 | n | 軸力 [N] |
トルク [N·m] |
||
| 22 | 35 | 26 | 29 | M3 | 6 | 3450 | 38 | 2 | 0.08 |
| 25 | 38 | 26 | 29 | M3 | 6 | 6800 | 85 | 2 | 0.08 |
| 28 | 45 | 26 | 30 | M4 | 6 | 7500 | 105 | 4 | 0.13 |
| 30 | 47 | 26 | 30 | M4 | 6 | 12600 | 190 | 4 | 0.25 |
| 38 | 60 | 36 | 41 | M5 | 8 | 16680 | 317 | 7 | 0.3 |
| 40 | 62 | 36 | 41 | M5 | 8 | 27000 | 540 | 7 | 0.33 |
| 42 | 65 | 36 | 41 | M5 | 8 | 30500 | 640 | 7 | 0.36 |
| 45 | 70 | 41 | 46 | M5 | 8 | 38200 | 860 | 7 | 0.4 |
| 48 | 75 | 41 | 46 | M5 | 8 | 39600 | 950 | 7 | 0.5 |
| 50 | 75 | 41 | 46 | M6 | 8 | 41600 | 1040 | 12 | 0.52 |
| 55 | 80 | 41 | 47 | M6 | 8 | 48000 | 1320 | 12 | 0.55 |
| 60 | 85 | 41 | 47 | M6 | 8 | 54600 | 1640 | 12 | 0.61 |
| 65 | 95 | 77 | 85 | M8 | 8 | 69000 | 2240 | 40 | 1.52 |
| 70 | 100 | 77 | 85 | M8 | 8 | 74300 | 2600 | 40 | 1.6 |
| 75 | 105 | 77 | 85 | M8 | 8 | 77300 | 2900 | 40 | 1.71 |
| 80 | 110 | 77 | 85 | M8 | 8 | 80250 | 3210 | 40 | 1.8 |
| 85 | 120 | 92 | 100 | M8 | 8 | 83700 | 3560 | 40 | 2.71 |
