商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | Z22 |
|
お支払配送条件:
|
|
| 最小注文数量: | 10 PCS |
| 価格: | USD 8.00 - 40.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの1000 PC |
|
詳細情報 |
|||
| 内部の直径: | 18 - 90のmm | 外の直径: | 40 - 125のmm |
|---|---|---|---|
| 厚さ: | 18 - 35のmm | トルク: | 0.2 - 6.9 kN.m |
| ボルト: | M6 - M10 | 重量: | 0.16 - 1.25 kg |
| ハイライト: | 36mm IDの袖の膨張継手,38kN軸力の袖の膨張継手,38kN軸力通されたクランプつば |
||
製品の説明

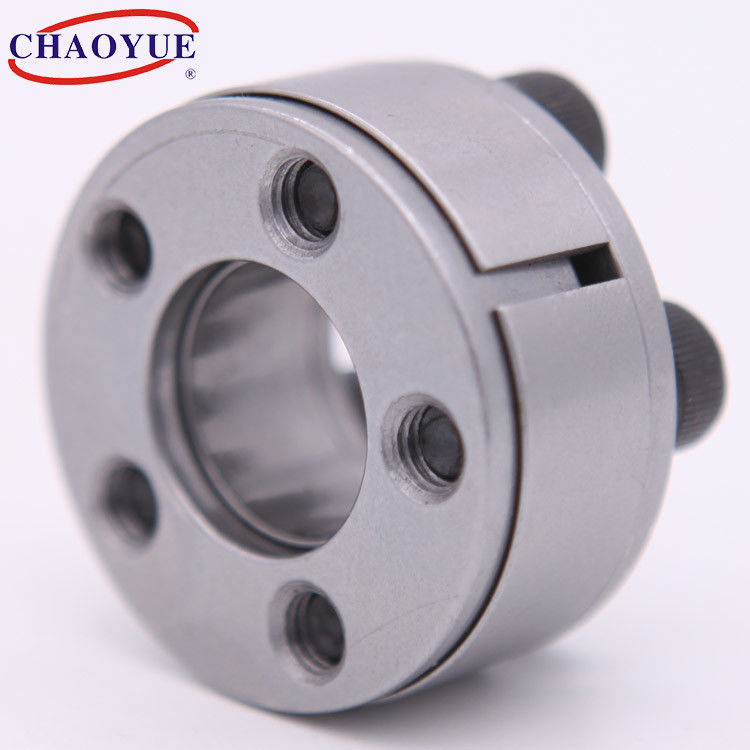

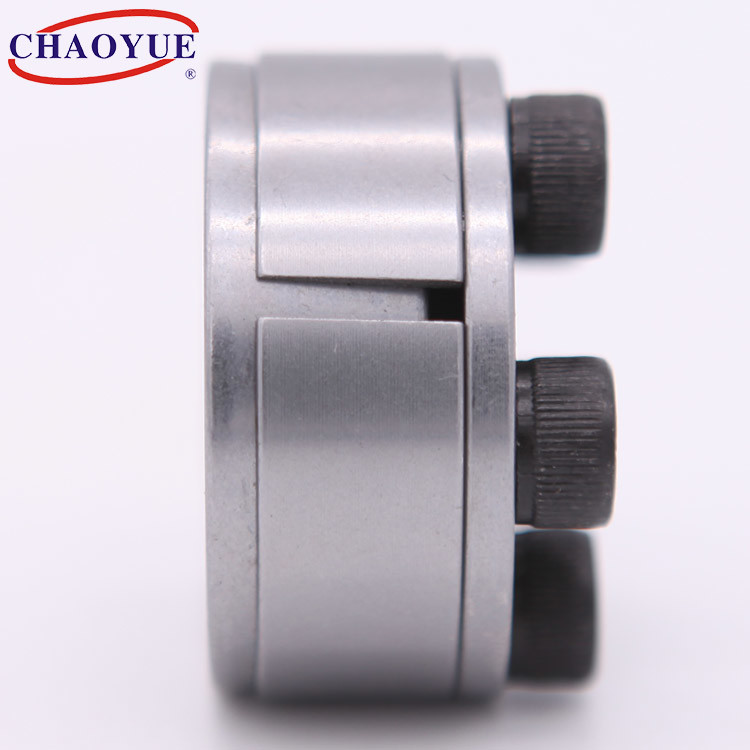

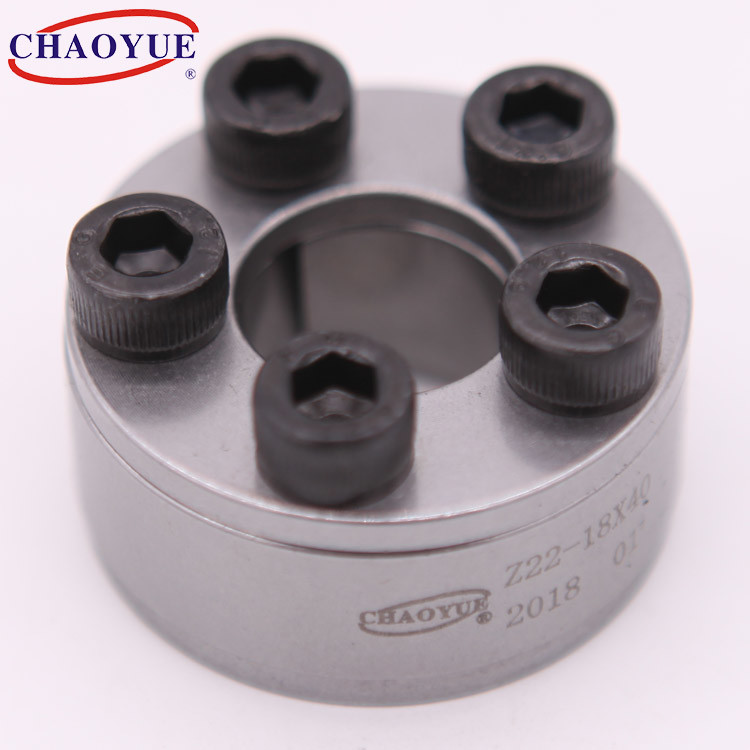

Z22キーレス シャフトの車輪は錠アセンブリを接続する
例の取付け
| 基本的な次元[mm] | ボルト | 定格負荷 | シャフトの圧力 [N/mm2] |
トルクはのボルトをきつく締める [N.m] |
重量 [kg] |
||||||
| d | D | L | L1 | L2 | d1 | n | 軸力 [kN] |
トルク [kN·m] |
|||
| 18 | 40 | 24 | 18 | 15 | M6 | 5 | 22 | 0.2 | 260 | 14 | 0.16 |
| 19 | 41 | 24 | 18 | 15 | M6 | 5 | 22 | 0.21 | 255 | 14 | 0.18 |
| 20 | 42 | 24 | 18 | 15 | M6 | 6 | 26 | 0.26 | 280 | 14 | 0.19 |
| 22 | 44 | 24 | 18 | 15 | M6 | 6 | 26 | 0.29 | 260 | 14 | 0.19 |
| 24 | 46 | 24 | 18 | 15 | M6 | 6 | 26 | 0.31 | 230 | 14 | 0.2 |
| 25 | 47 | 24 | 18 | 15 | M6 | 6 | 26 | 0.33 | 270 | 14 | 0.2 |
| 28 | 50 | 24 | 18 | 15 | M6 | 8 | 35 | 0.49 | 250 | 14 | 0.24 |
| 30 | 52 | 24 | 18 | 15 | M6 | 8 | 35 | 0.52 | 230 | 14 | 0.24 |
| 32 | 54 | 24 | 18 | 15 | M6 | 8 | 35 | 0.56 | 200 | 14 | 0.25 |
| 35 | 57 | 28 | 22 | 18 | M6 | 9 | 38 | 0.68 | 190 | 14 | 0.26 |
| 36 | 59 | 28 | 22 | 18 | M6 | 9 | 38 | 0.7 | 200 | 14 | 0.26 |
| 38 | 60 | 28 | 22 | 18 | M6 | 10 | 43 | 0.83 | 190 | 14 | 0.27 |
| 40 | 62 | 28 | 22 | 18 | M6 | 10 | 43 | 0.87 | 225 | 14 | 0.27 |
| 42 | 70 | 36 | 28 | 24 | M8 | 8 | 64 | 1.36 | 210 | 35 | 0.38 |
| 45 | 73 | 36 | 28 | 24 | M8 | 8 | 64 | 1.45 | 195 | 35 | 0.45 |
| 48 | 76 | 36 | 28 | 24 | M8 | 8 | 64 | 1.55 | 190 | 35 | 0.46 |
| 50 | 78 | 36 | 28 | 24 | M8 | 8 | 64 | 1.61 | 195 | 35 | 0.48 |
| 55 | 83 | 36 | 28 | 24 | M8 | 9 | 72 | 2 | 190 | 35 | 0.49 |
| 56 | 84 | 36 | 28 | 24 | M8 | 9 | 72 | 2.03 | 195 | 35 | 0.5 |
| 60 | 88 | 36 | 28 | 24 | M8 | 10 | 80 | 2.42 | 190 | 35 | 0.55 |
| 63 | 91 | 36 | 28 | 24 | M8 | 10 | 80 | 2.54 | 190 | 35 | 0.56 |
| 65 | 93 | 36 | 28 | 24 | M8 | 10 | 80 | 2.62 | 180 | 35 | 0.58 |
| 70 | 105 | 45 | 35 | 31 | M10 | 9 | 114 | 4 | 200 | 70 | 1.01 |
| 75 | 110 | 45 | 35 | 31 | M10 | 10 | 128 | 4.8 | 205 | 70 | 1.06 |
| 80 | 115 | 45 | 35 | 31 | M10 | 10 | 128 | 5.1 | 190 | 70 | 1.12 |
| 85 | 120 | 45 | 35 | 31 | M10 | 10 | 128 | 5.45 | 180 | 70 | 1.19 |
| 90 | 125 | 45 | 35 | 31 | M10 | 10 | 153 | 6.9 | 205 | 70 | 1.25 |
