ホーム 製品キーレス錠アセンブリ150mmの退屈させたサイズ37mmの長さのシャフトの関係のためのキーレス軸継手

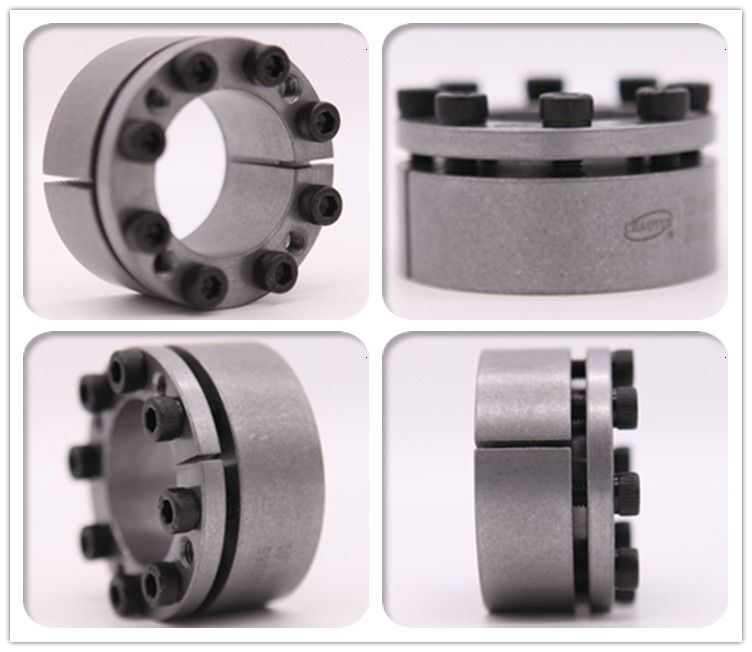

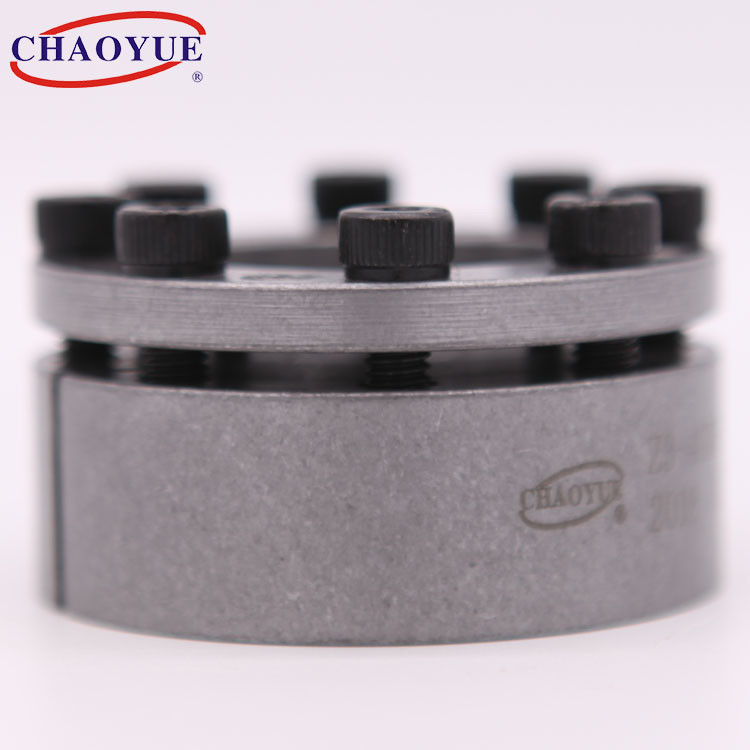

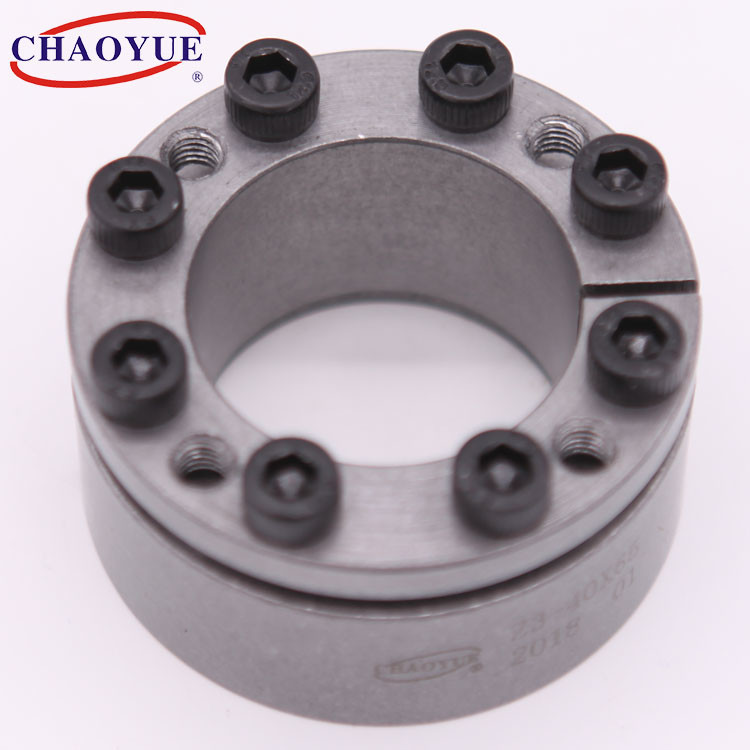

150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

150mmの退屈させたサイズ37mmの長さのシャフトの関係のためのキーレス軸継手

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z3
お支払配送条件:
最小注文数量: 1 PC
価格: USD 1.00 - 50.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの1000 PC
接触

詳細情報
穴サイズ: 20 - 150のmm 外の直径: 47 - 200のmm
厚さ: 31 - 65のmm 重量: 0.29 - 6.7 kg
Toruqe: 0.3 - 28.5 kN.m 適用: 企業の機械類、シャフトの関係
ハイライト:

150mmの退屈させたサイズのキーレス軸継手

,

37mmの長さのキーレス軸継手

,

150mmの退屈させたサイズ先を細くされたシャフト ロック

製品の説明

例の取付け

150mmの退屈させたサイズ37mmの長さのシャフトの関係のためのキーレス軸継手 0

基本的な次元[mm] ボルト 定格負荷 シャフトの圧力
[N/mm2]		 ハブの圧力
[N/mm2]		 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D L L1 L2 d1 n 軸力
[kN]		 Toruqe
[kN.m]
20 47 37 31 22 M6 4 30 0.3 287 90 17 0.29
22 47 37 31 22 M6 4 30 0.33 260 90 17 0.27
25 50 37 31 22 M6 5 35 0.44 287 106 17 0.3
28 55 37 31 22 M6 5 35 0.49 256 96 17 0.36
30 55 37 31 22 M6 5 35 0.53 239 96 17 0.34
35 60 37 31 22 M6 6 45 0.81 246 106 17 0.38
40 65 37 31 22 M6 6 45 0.94 215 98 17 0.41
45 75 46 38 25 M8 6 80 1.86 283 134 41 0.7
50 80 46 38 25 M8 6 80 2.07 255 128 41 0.76
55 85 46 38 25 M8 7 90 2.54 270 138 41 0.82
60 90 46 38 25 M8 7 90 2.77 247 130 41 0.88
65 95 46 38 25 M8 8 105 3.58 261 141 41 0.94
70 110 60 50 33 M10 7 140 5.1 244 128 83 2.1
75 115 60 50 33 M10 7 140 5.46 228 119 83 2.2
80 120 60 50 33 M10 7 140 5.85 214 112 83 2.3
85 125 60 50 33 M10 8 175 7.45 230 129 83 2.4
90 130 60 50 33 M10 8 175 7.9 217 124 83 2.6
95 135 60 50 33 M10 10 205 9.9 257 149 83 2.7
100 145 68 58 41 M10 10 220 11 192 114 83 3.7
105 150 68 58 41 M10 10 220 11.55 210 114 83 3.9
110 155 68 58 41 M10 10 220 12.1 175 107 83 4
120 165 68 58 41 M10 12 260 15.7 192 120 83 4.3
125 170 68 58 41 M12 10 320 17.5 189 120 145 4.8
130 180 68 58 41 M12 10 320 20.7 188 120 145 5.9
140 190 68 58 41 M12 10 320 22.5 175 114 145 6.3
150 200 77 65 45 M12 12 380 28.5 196 130 145 6.7
