商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | DLD7 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 |
| 価格: | USD 25.00 - 220.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 製品名: | DLD7 44.3 - 93.5 Mm ELECTORMAGNETICのクラッチ0.79 - 21.2 Kg | 穴サイズ: | 12 - 60のmm |
|---|---|---|---|
| 外の直径: | 68 - 266.5 mm | 厚さ: | 44.3 - 93.5 mm |
| 電圧: | DC -24V | 力: | 15 - 85 W |
| ハイライト: | 170mm ODの電磁クラッチブレーキ,3000rpm電磁クラッチブレーキ,3000rpm電磁石の歯のクラッチ |
||
製品の説明

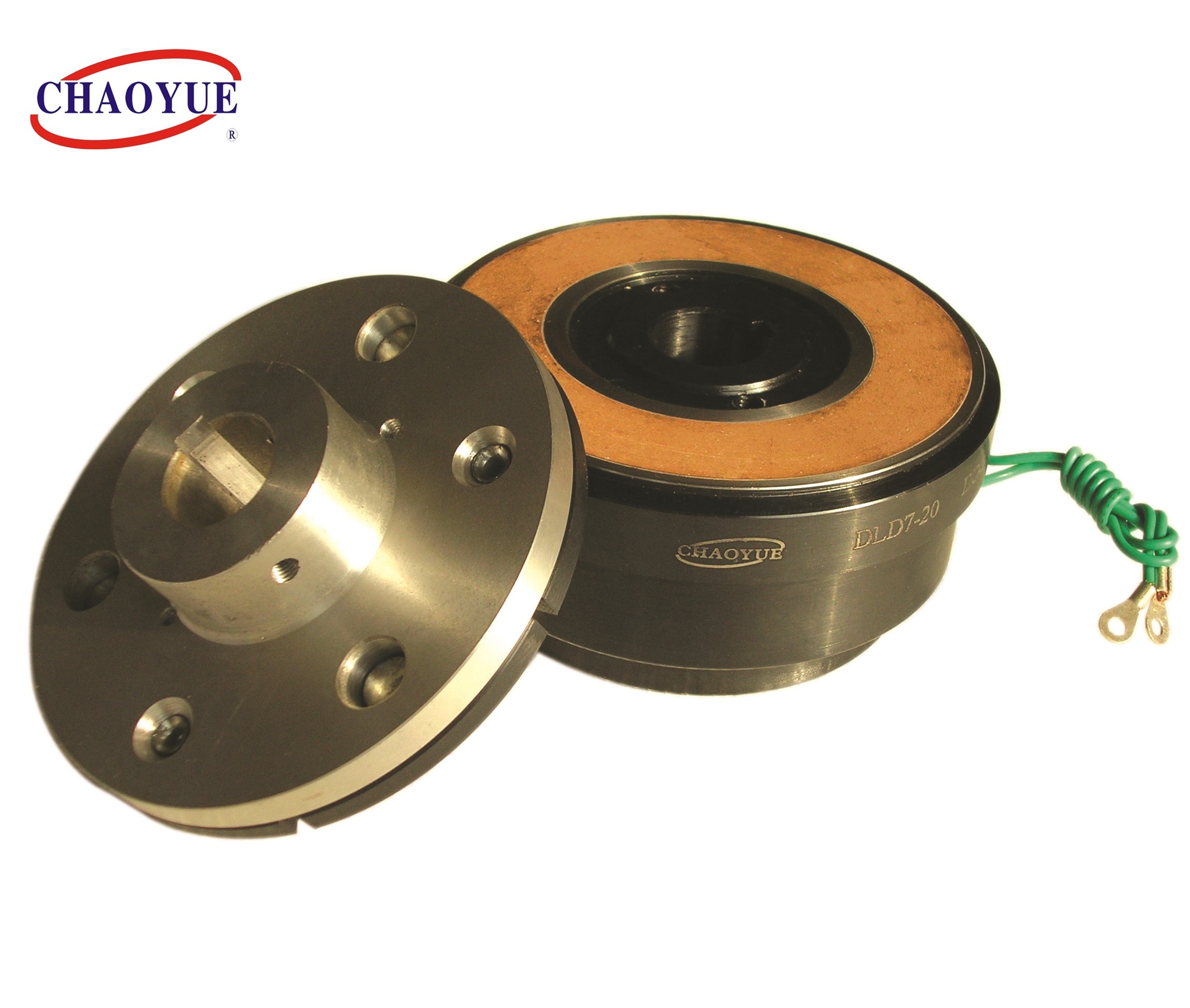

DLD7 44.3 - 93.5 Mm ELECTORMAGNETICのクラッチ0.79 - 21.2 Kg
トルクは歯の表面の約束によって、である電磁クラッチの顎の代表的なプロダクト送信される。
会社の独特な設計とつながれた犬（小型、高精度伝達トルク）特徴を持っている電磁クラッチ以来性能の最適化は加えた。特に
それは特別な処理の後に重要な顎の歯の表面、歯の部分、正確なトルク伝達および非常に速い分離である。
、歯の表面の独特な構造が原因でそれ以上、誰もポイントは円周で（単一位置づけのタイプ）従事しない、それは関係および同期動作を置くことを達成し非常にやすい場合もある。
例の取付け
| モデル | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| 摩擦トルク[N.m] | 動的 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| 空電 | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| 刺激電圧[V] | DC -24V | ||||||||||||||
| 力（20°C） [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| 最高の回転速度[rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000年 | ||||||||
| 重量[kg] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
放射状のサイズ [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
軸サイズ [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2の± 0.05 | 0.3 （+0.05/-0.1） | 0.5 （0/-0.2） | ||||||||||||
|
穴サイズ [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
