商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | DLD7 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 |
| 価格: | USD 25.00 - 220.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 製品名: | DLD7 0.79 - 21.2農業機械のためのKg ELECTORMAGNETICのクラッチ | 穴サイズ: | 12 - 60のmm |
|---|---|---|---|
| 外の直径: | 68 - 266.5 mm | 厚さ: | 44.3 - 93.5 mm |
| 電圧: | DC -24V | 力: | 15 - 85 W |
| ハイライト: | 35W電気クラッチ・ブレーキ,5000rpm電気クラッチ・ブレーキ,5000rpm小さい電磁クラッチ |
||
製品の説明

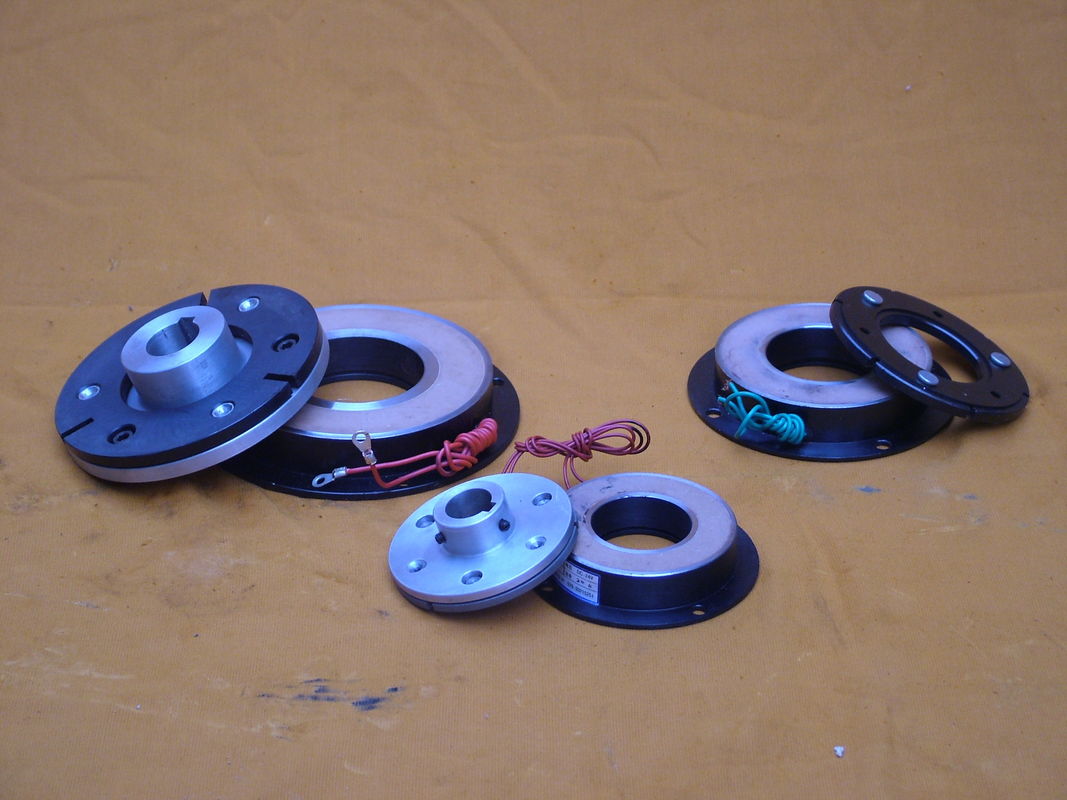

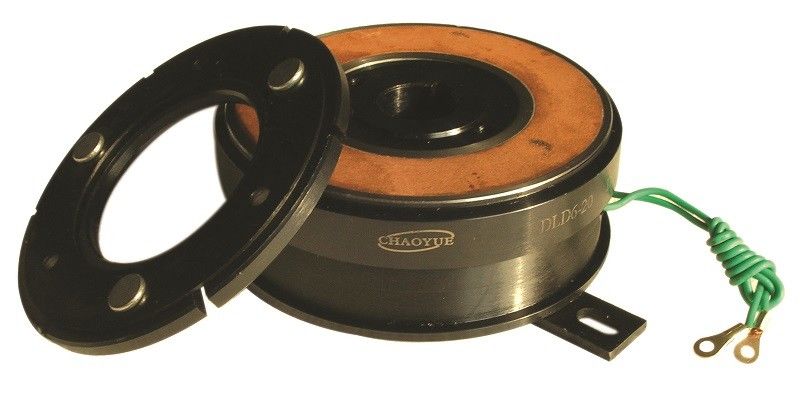

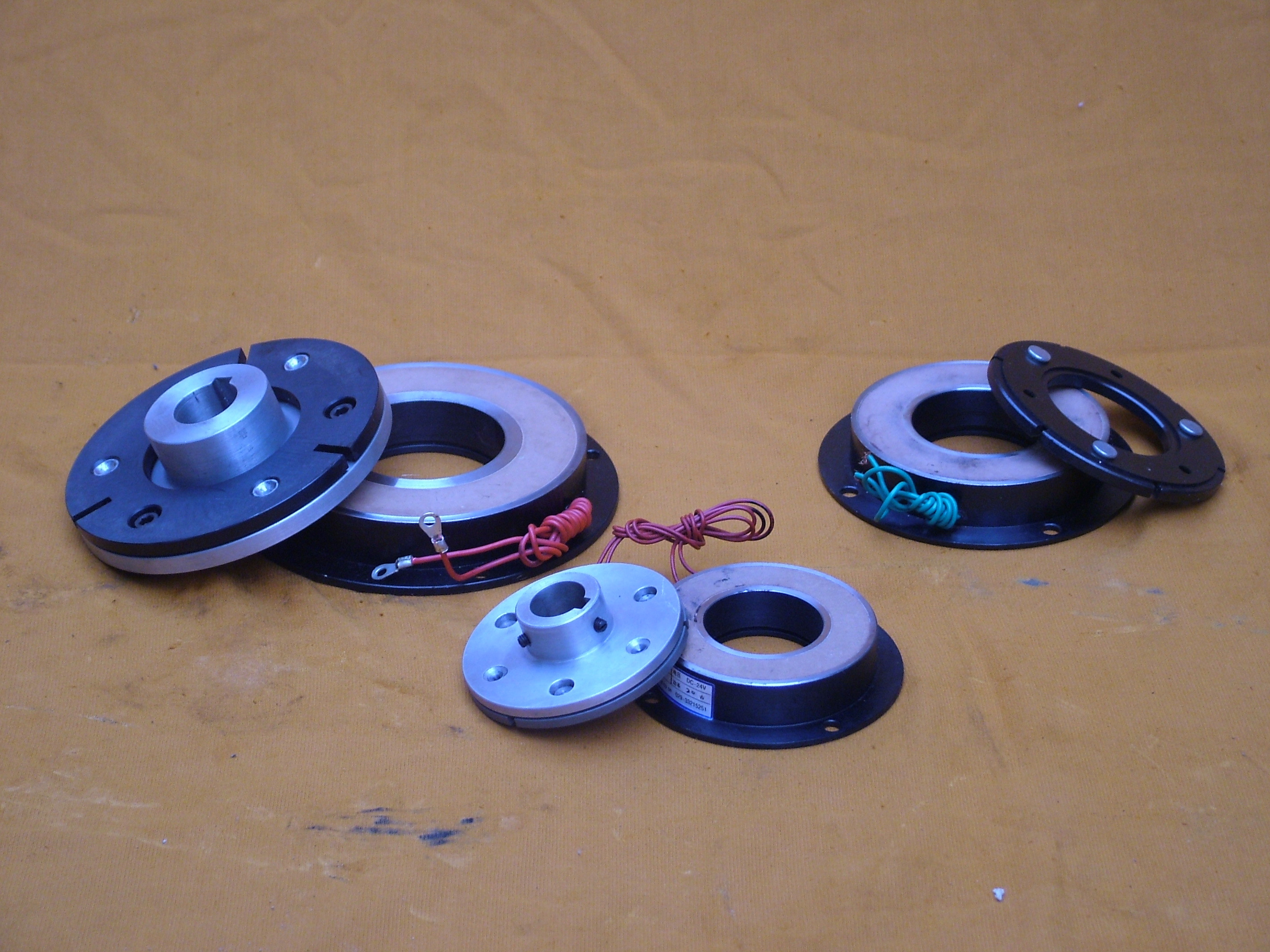

DLD7 0.79 - 21.2農業機械のためのKg ELECTORMAGNETICのクラッチ
設置考察の編集者
湿気の完全な不在の1、乾燥したオイルの部品の電磁クラッチの状態の下で、水として摩擦汚れる部品それからおよびオイル
固まり、摩擦トルクは、感受性である悪化させたクラッチ、これらの状況の使用を避けるために加えるカバーを提供した非常に減る。
2、時塵使用するべき多くの場所保護カバーを使用するため。
クラッチのための3、主軸次元、JIS0401 H6の使用サイズまたはJS6。指定ものを使用してJIS B1301-1959のシャフトのためのキー。
4つは、熱拡張および他の要因を考慮に入れて、土台シャフト推圧0.2MMをより少なく選ぶ。
5つ機械調節の取付けの間の吸引のギャップは価値のプラス マイナス20%の内にのある。
6つは重圧の下で、そう軽量ブラケットを、使用しないクラッチ軸受けを保つ。
7つは、ねじアセンブリに関して、ばねの金属板かそのようなものをおよびそれから処理されるために緩みを防ぐために使用する。
末端の版の側面、しかしまた使用またはそのようなものを維持することが全く接続される間、機械の鉛フレームを使用して8。
例の取付け
| モデル | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| 摩擦トルク[N.m] | 動的 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| 空電 | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| 刺激電圧[V] | DC -24V | ||||||||||||||
| 力（20°C） [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| 最高の回転速度[rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000年 | ||||||||
| 重量[kg] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
放射状のサイズ [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
軸サイズ [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2の± 0.05 | 0.3 （+0.05/-0.1） | 0.5 （0/-0.2） | ||||||||||||
|
穴サイズ [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
