商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | DLD7 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 |
| 価格: | USD 25.00 - 220.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 製品名: | DLD7単一ディスクELECTORMAGNETICクラッチ15 - 85 W | 穴サイズ: | 12 - 60のmm |
|---|---|---|---|
| 外の直径: | 68 - 266.5 mm | 厚さ: | 44.3 - 93.5 mm |
| 重量: | 0.79 - 21.2 kg | 電圧: | DC -24V |
| ハイライト: | 60mm退屈させた磁気クラッチ,93.5mmの厚さの磁気クラッチ,60mm退屈させたマイクロ電磁クラッチ |
||
製品の説明

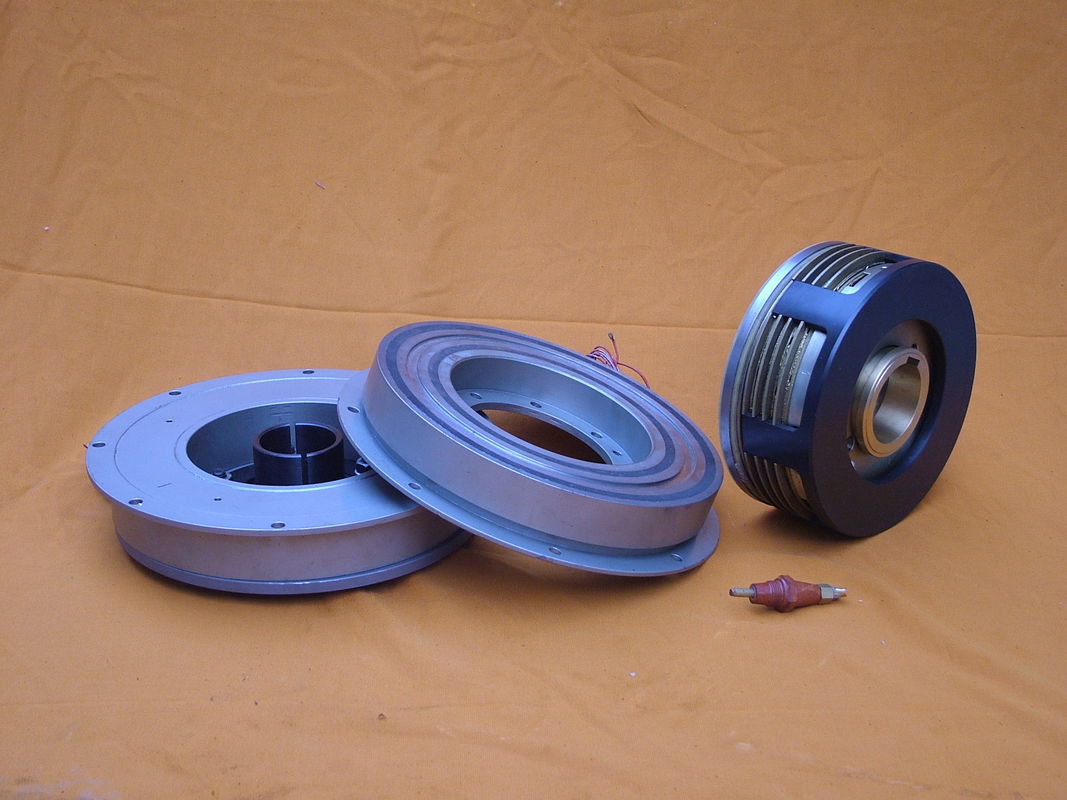

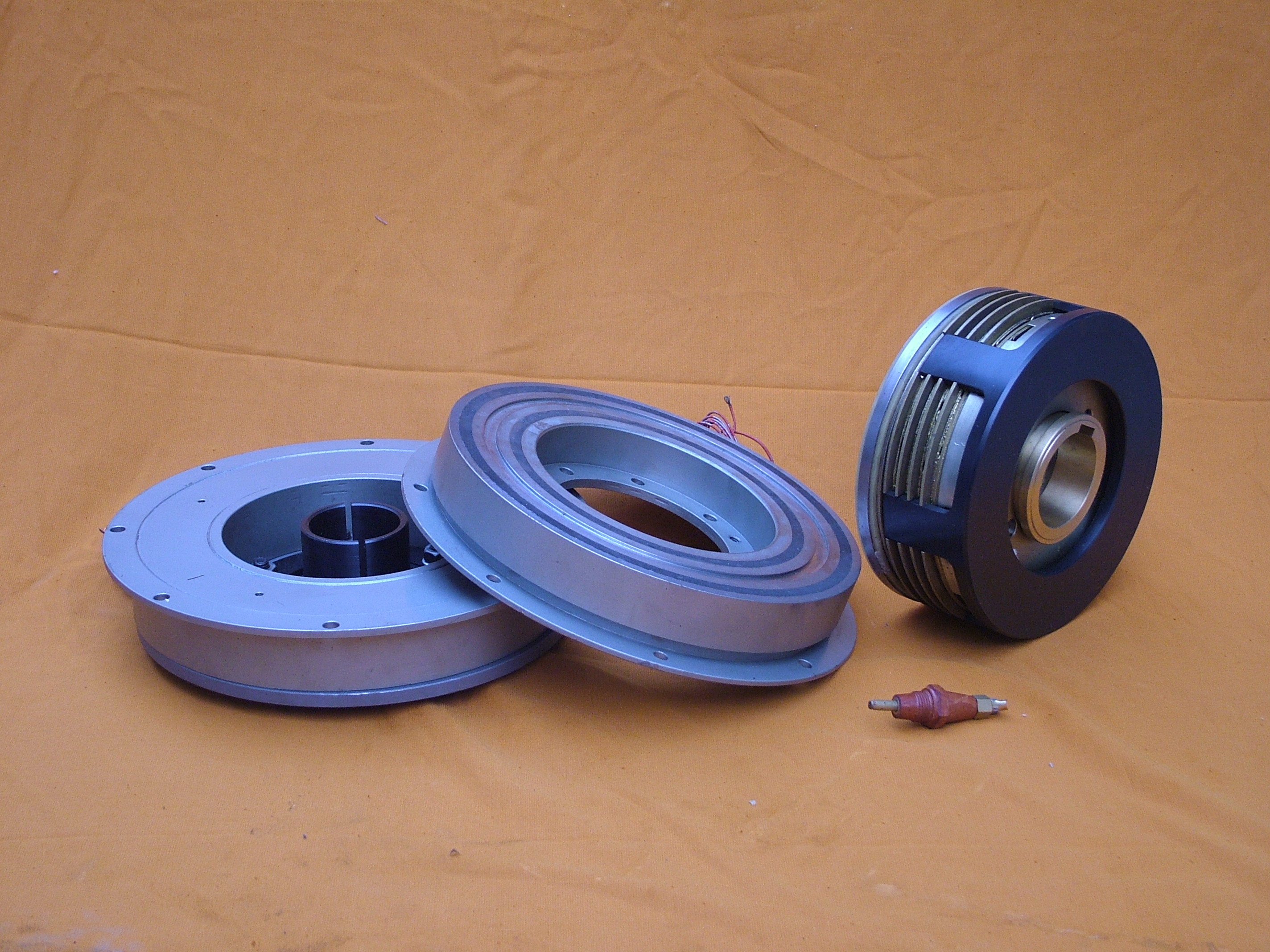

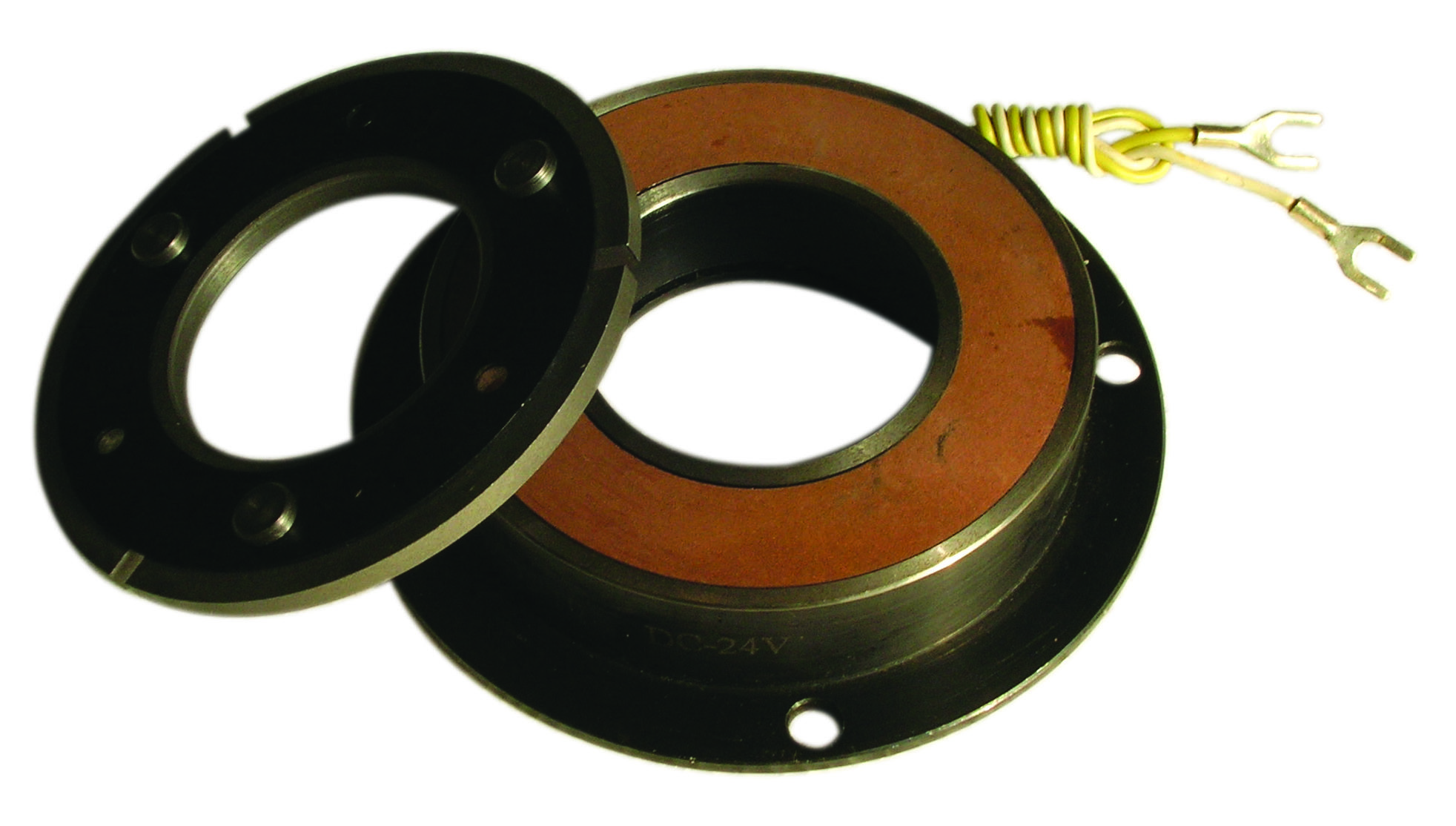

DLD7単一ディスクELECTORMAGNETICクラッチ15 - 85 W
電磁クラッチの途切れない操作を保障するため、それは維持および修理でなければ常にならない:
1つは頻繁に電磁クラッチの移動可能な部品の潤滑油に、加えられる。
2の電機子打撃の長さの規則的な点検。摩耗の表面、それの移動可能なセクションが電機子打撃の長さを増加するので、その後クラッチの操作の間に。電機子がより少しの回転盤のブレーキ表面間の最小隙間を元通りにするためによりとき打撃の正常な長さは調節されなければならない。電機子ストロークが上記の常態に増加すれば、かなり吸引を減らすことは可能である。
すり切れたブレーキがかかる表面の取り替えが回転盤のブレーキ表面間の最小隙間を再調整することなら、3。
4つは、ボルト電磁石、電磁石およびボルト・ハウジング、ボルト ヨーク、ボルトおよびボルト継手のソレノイドのコイルきつく締めるために留まるボルトを、特に、常に点検する。
移動可能なメンバーの機械の摩耗の5、規則的な点検、および塵、土および毛の花を取除く表面の電磁石の部品。
例の取付け
| モデル | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| 摩擦トルク[N.m] | 動的 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| 空電 | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| 刺激電圧[V] | DC -24V | ||||||||||||||
| 力（20°C） [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| 最高の回転速度[rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000年 | ||||||||
| 重量[kg] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
放射状のサイズ [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
軸サイズ [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2の± 0.05 | 0.3 （+0.05/-0.1） | 0.5 （0/-0.2） | ||||||||||||
|
穴サイズ [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
