商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | DLD7 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 |
| 価格: | USD 25.00 - 220.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 製品名: | DLD7単一ディスクELECTORMAGNETICクラッチDC - 24V | 穴サイズ: | 12 - 60のmm |
|---|---|---|---|
| 外の直径: | 68 - 266.5 mm | 厚さ: | 44.3 - 93.5 mm |
| 重量: | 0.79 - 21.2 kg | 力: | 15 - 85 W |
| ハイライト: | 85W電磁クラッチブレーキ,266.5mmの外の直径の電磁クラッチブレーキ,266.5mmの外の直径の電気クラッチ・ブレーキ |
||
製品の説明

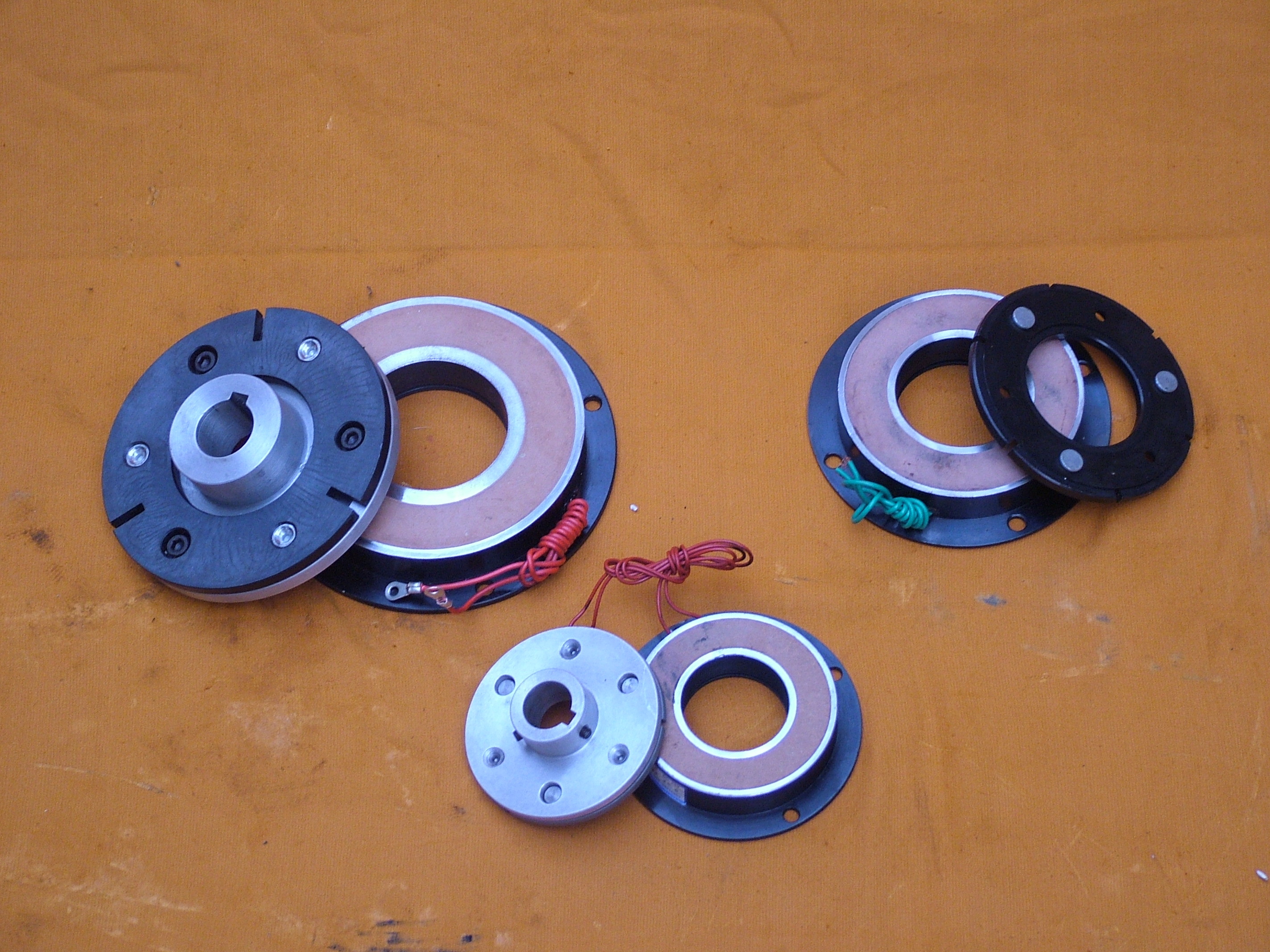

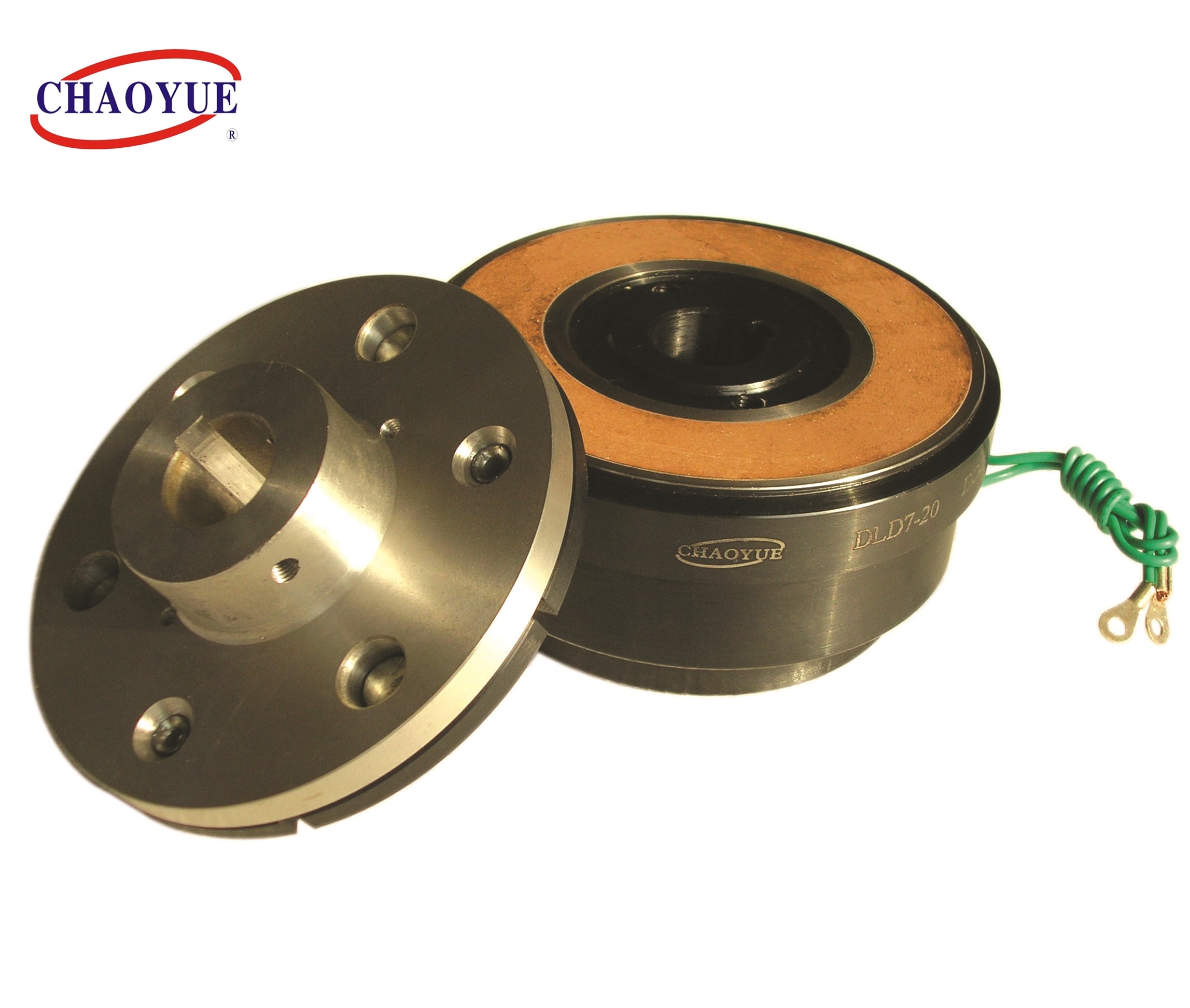

DLD7単一ディスクELECTORMAGNETICクラッチDC - 24V
1つは行為をの断ち切るために接続される:部分を運転の部分と始動機の間に取付けて、ドライブは反作用の操作によって関係のはじめに断ち切られるである必要停止しない。
2.転位:仕事が方法にあるとき場合に換算値、クラッチの箱が、ドライブ ギヤで閉鎖するある。
3.リバーシブル:外長くとして先に振れるためにクラッチの使用を用いる転換ポイントが、運転される場合のリバーシブルの負荷。
4。高周波操作:従って速い周期の断続的な操作、限られた頻度を離れたモーターの繰り返された使用は、クラッチの使用、急速な反作用、高精度にブレーキがかかること提供しからである。
5.じりじり動く:機械作動はクラッチだけが即時の作動である場合もある、スタート地点を、従事する。
例の取付け
| モデル | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| 摩擦トルク[N.m] | 動的 | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| 空電 | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| 刺激電圧[V] | DC -24V | ||||||||||||||
| 力（20°C） [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| 最高の回転速度[rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000年 | ||||||||
| 重量[kg] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
放射状のサイズ [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
軸サイズ [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2の± 0.05 | 0.3 （+0.05/-0.1） | 0.5 （0/-0.2） | ||||||||||||
|
穴サイズ [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| t | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
