ホーム 製品要素を締め金で止めるシャフト470企業の機械類のための要素を締め金で止めるkN.m 177mmの厚さシャフト

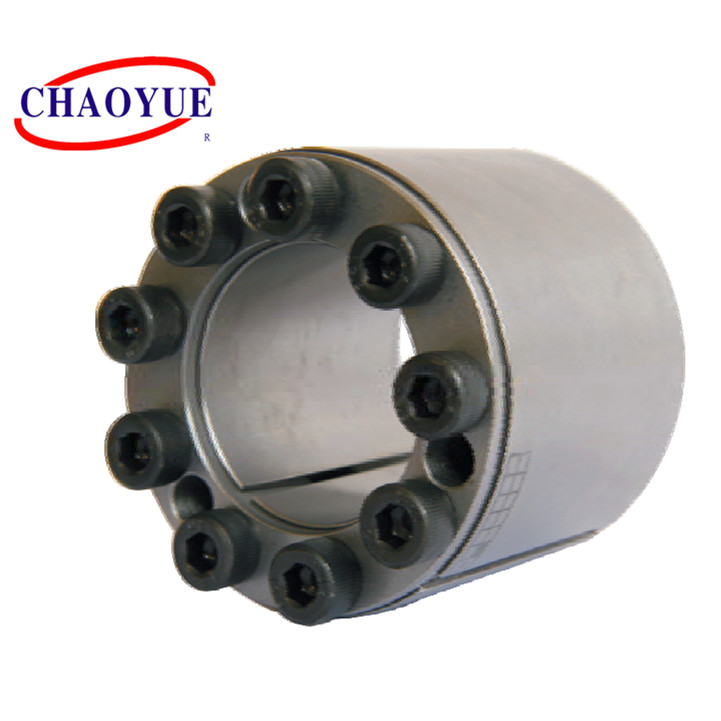

470 kN.m 177mm Thickness Shaft Clamping Elements For Industry Machinery
470 kN.m 177mm Thickness Shaft Clamping Elements For Industry Machinery
470 kN.m 177mm Thickness Shaft Clamping Elements For Industry Machinery 470 kN.m 177mm Thickness Shaft Clamping Elements For Industry Machinery

470企業の機械類のための要素を締め金で止めるkN.m 177mmの厚さシャフト

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z18
お支払配送条件:
最小注文数量: 5 PC
価格: USD 22.00 - 450.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの500 PC
接触

詳細情報
内部の直径: 45 - 320のmm 外の直径: 75 - 405のmm
厚さ: 64 - 177のmm トルク: 3.9 - 470 kN.m
ボルト: M8 - M20 重量: 1.5 - 71のkg
ハイライト:

要素を締め金で止める470 kN.mシャフト

,

要素を締め金で止める177mmの厚さシャフト

,

470 kN.mシャフトのハブの関係

製品の説明

75 - 405 Mm Z18の企業の機械類力ロックの関係の部品

470企業の機械類のための要素を締め金で止めるkN.m 177mmの厚さシャフト 0



例の取付け

470企業の機械類のための要素を締め金で止めるkN.m 177mmの厚さシャフト 1





基本的な次元[mm] ボルト 定格負荷 シャフトの圧力
[N/mm2]		 ハブの圧力
[N/mm2]		 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D 私 L d1 n 軸力
[kN]		 トルク
[kN·m]
45 75 64 72 M8 9 174 3.9 185 110 41 1.5
48 80 64 72 M8 9 174 4.15 170 105 41 1.7
50 80 64 72 M8 9 174 4.3 165 105 41 1.6
55 85 64 72 M8 9 174 4.8 150 95 41 1.7
60 90 64 72 M8 11 213 6.4 170 110 41 1.8
65 95 64 72 M8 11 213 6.9 155 105 41 2
70 110 78 88 M10 11 338 11.8 185 115 83 3.6
75 115 78 88 M10 11 338 12.7 170 110 83 3.8
80 120 78 88 M10 12 369 14.7 175 115 83 4
85 125 78 88 M10 12 369 15.7 165 110 83 4.3
90 130 78 88 M10 13 400 18 170 115 83 4.5
95 135 78 88 M10 13 400 19 160 110 83 4.7
100 145 100 112 M12 12 538 26.9 160 110 145 7.2
110 155 100 112 M12 13 583 32 155 110 145 7.7
120 165 100 112 M12 15 673 40.3 165 120 145 8.3
130 180 116 130 M14 13 800 52 155 115 230 11.7
140 190 116 130 M14 15 923 64.6 170 125 230 12.5
150 200 116 130 M14 16 985 73.8 165 125 230 13.2
160 210 116 130 M14 17 1045 83.7 165 125 230 14
170 225 146 162 M16 15 1283 109 150 115 355 20.6
180 235 146 162 M16 16 1369 123.2 150 115 355 21.6
190 250 146 162 M16 17 1454 138 150 115 355 25
200 260 146 162 M16 17 1454 145.4 145 110 355 26.2
220 285 146 162 M16 20 1710 188 155 120 355 31.1
240 305 146 162 M16 22 1880 225 155 120 355 33.6
260 325 146 162 M16 22 1880 244 145 115 355 36.1
280 355 177 197 M20 20 2670 373 155 120 690 54.9
300 375 177 197 M20 22 2930 440 155 125 690 58.3
320 405 177 197 M20 22 2930 470 145 115 690 71
