ホーム 製品要素を締め金で止めるシャフトシャフト ロックのための黒1240 N.M M75のボルト クライマックスのキーレス ブッシュ

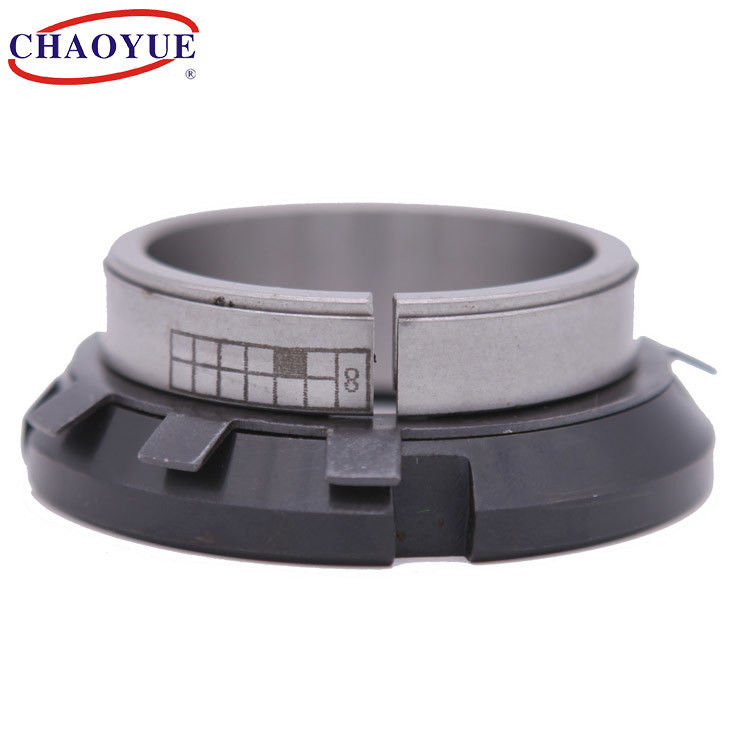

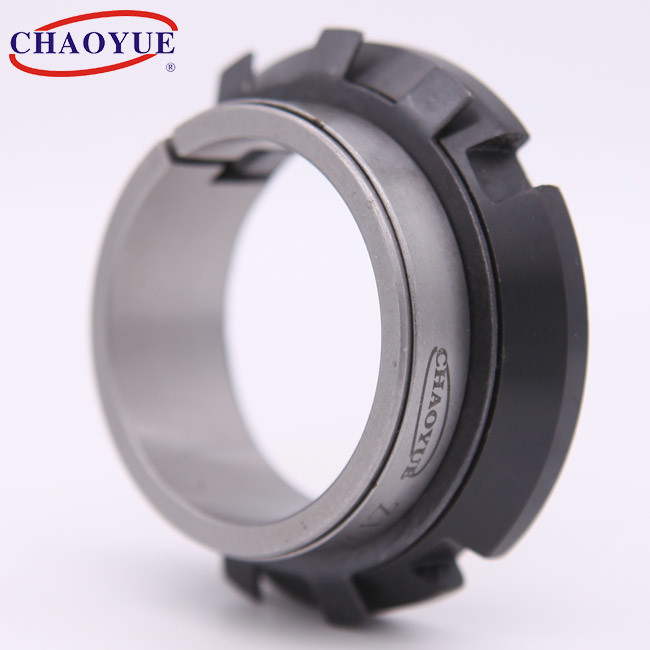

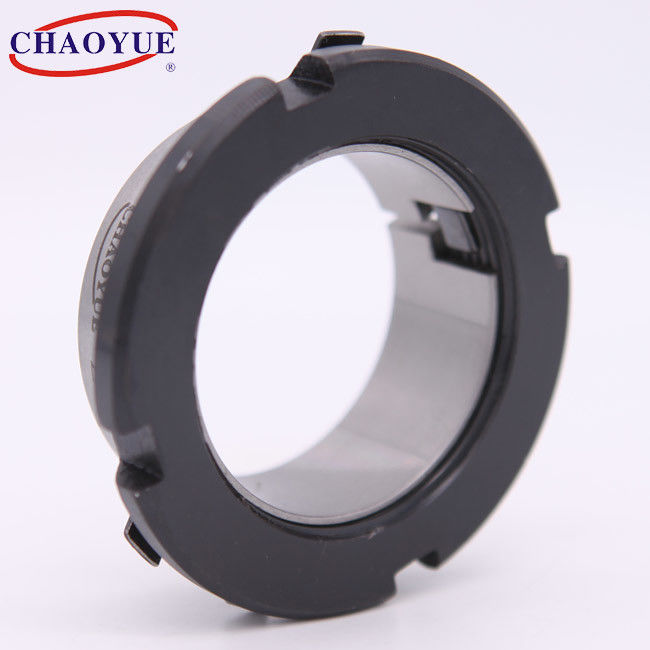

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

シャフト ロックのための黒1240 N.M M75のボルト クライマックスのキーレス ブッシュ

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z19A
お支払配送条件:
最小注文数量: 10 PCS
価格: USD 5.00 - 20.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの1000 PC
接触

詳細情報
内部の直径: 14 - 70のmm 外の直径: 25 - 84のmm
厚さ: 16.5 - 31.5 mm トルク: 38 - 1240 N.m
ボルト: M20 - M75 重量: 0.05 - 0.42 kg
ハイライト:

1240 N.mのクライマックスのキーレス ブッシュ

,

M75ボルト クライマックスのキーレス ブッシュ

,

1240 N.mの車軸つばクランプ

製品の説明

ブッシュを締める要素を締め金で止めるZ19Aのキーレス シャフト



シャフト ロックのための黒1240 N.M M75のボルト クライマックスのキーレス ブッシュ 0





例の取付け



シャフト ロックのための黒1240 N.M M75のボルト クライマックスのキーレス ブッシュ 1



基本的な次元[mm] ボルト 定格負荷 シャフトの圧力
[N/mm2]		 ハブの圧力
[N/mm2]		 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D E H B d1 軸力
[kN]		 トルク
[N·m]
14 25 32 16.5 6.5 M20 X 1 5.1 38 200 110 95 0.05
15 25 32 16.5 6.5 M20 X 1 5.5 41 185 110 95 0.04
16 25 32 16.5 6.5 M20 X 1 5.45 43 174 110 95 0.04
17 26 32 16.5 6.5 M20 X 1 5.5 47 164 107 95 0.04
18 26 32 16.5 6.5 M20 X 1 5.4 49 155 107 95 0.04
18 30 38 16.5 6.5 M25 X 1.5 6.6 58 185 112 160 0.06
19 30 38 18 6.5 M25 X 1.5 6.6 62 176 112 160 0.06
20 30 38 18 6.5 M25 X 1.5 6.6 66 167 111 160 0.06
22 32 38 18 6.5 M25 X 1.5 6.6 73 152 105 160 0.06
24 35 45 18 6.5 M30 X 1.5 8.75 105 185 127 220 0.08
25 35 45 18 6.5 M30 X 1.5 8.8 110 178 127 220 0.07
28 36 45 18 6.5 M32 X 1.5 8.55 120 159 124 220 0.06
28 40 52 18 6.5 M35 X 1.5 10.6 149 188 141 340 0.09
30 40 52 19.5 7 M35 X 1.5 10.6 160 164 123 340 0.09
32 42 52 19.5 7 M36 X 1.5 10.6 170 154 117 340 0.09
35 45 58 21.5 8 M40 X 1.5 13.1 230 153 120 480 0.11
36 45 58 21.5 8 M40 X 1.5 13.3 240 149 120 480 0.1
38 48 58 21..5 8 M42 X 1.5 13.1 250 141 112 480 0.12
38 50 58 21.5 8 M42 X 1.5 13.1 250 141 112 480 0.14
40 50 65 24.5 10 M45 X 1.5 15.5 310 124 93 680 0.14
40 52 65 24.5 10 M45 X 1.5 15.5 310 120 93 680 0.17
42 55 65 25.5 10 M48 X 1.5 15.2 320 114 87 680 0.2
45 55 72 25.5 10 M50 X 1.5 17.7 400 122 96 870 0.16
45 57 72 25.5 10 M50 X 1.5 17.7 400 122 96 870 0.2
48 60 75 25.5 10 M55 X 2 20.8 500 135 105 970 0.21
50 60 75 25.5 10 M55 X 2 20.8 520 130 105 970 0.18
50 62 75 25.5 10 M55 X 2 20.8 520 130 105 970 0.22
55 65 80 27.5 12 M60 X 2 22 610 103 84 1100 0.21
55 68 80 27.5 12 M60 X 2 22 610 103 84 1100 0.28
56 68 80 27.5 12 M60 X 2 22 620 101 82 1100 0.26
60 70 85 30 12 M65 X 2 26.6 800 113 93 1300 0.24
60 73 85 30.5 12 M65 X 2 26.6 800 113 93 1300 0.33
63 79 92 30.5 14 M70 X 2 31.1 980 107 86 1600 0.43
65 79 92 30.5 14 M70 X 2 31 1010 104 86 1600 0.38
70 84 98 31.5 14 M75 X 2 35.4 1240 110 92 2000年 0.42
