商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | Z10 |
|
お支払配送条件:
|
|
| 最小注文数量: | 10 PCS |
| 価格: | USD 5.00 - 30.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの1000 PC |
|
詳細情報 |
|||
| 内部の直径: | 12〜90 mm | 外の直径: | 32 - 155のmm |
|---|---|---|---|
| 厚さ: | 11 - 38のmm | トルク: | 0.038 - 7.2 kN.m |
| ボルト: | M5 - M8 | 重量: | 0.06 - 3.3 kg |
| ハイライト: | 要素を締め金で止める厚さ15mmシャフト,要素を締め金で止めるm5ボルト シャフト,厚さ15mmシャフトつばクランプ |
||
製品の説明

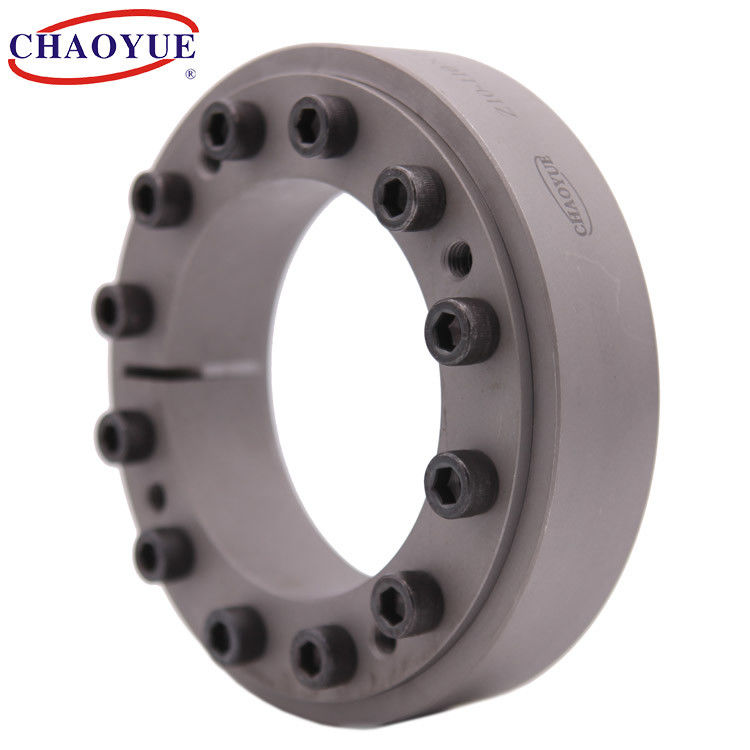

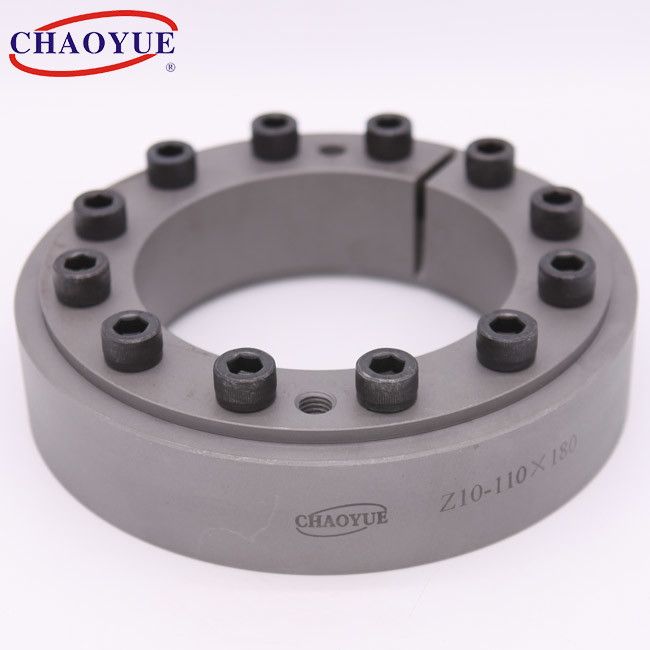

Z10退屈させたサイズ12mmから90mm標準的なキーレス シャフトの錠アセンブリ
例の取付け
| 基本的な次元[mm] | ボルト | 定格負荷 | トルクはのボルトをきつく締める [N.m] |
重量 [kg] |
||||||
| d | D | dw | L | H | e | d1 | 軸力 [kN] |
Toruqe [kN.m] |
||
| 12 | 32 | 10 | 9 | 11 | 1 | M5 | 8 | 0.038 | 5 | 0.06 |
| 14 | 37 | 12 | 9 | 11 | 1 | M5 | 9 | 0.052 | 5 | 0.08 |
| 16 | 41 | 14 | 12 | 15 | 1.5 | M5 | 13 | 0.09 | 5 | 0.12 |
| 18 | 44 | 15 | 12 | 15 | 1.5 | M5 | 10 | 0.08 | 5 | 0.12 |
| 18 | 44 | 16 | 12 | 15 | 1.5 | M5 | 14 | 0.112 | 5 | 0.12 |
| 20 | 47 | 17 | 12 | 15 | 1.5 | M5 | 16 | 0.14 | 5 | 0.15 |
| 20 | 47 | 18 | 12 | 15 | 1.5 | M5 | 20 | 0.184 | 5 | 0.15 |
| 24 | 50 | 19 | 14 | 18 | 2 | M5 | 17 | 0.16 | 5 | 0.2 |
| 24 | 50 | 20 | 14 | 18 | 2 | M5 | 20 | 0.2 | 5 | 0.2 |
| 24 | 50 | 22 | 14 | 18 | 2 | M5 | 25 | 0.28 | 5 | 0.3 |
| 30 | 60 | 24 | 16 | 20 | 2 | M5 | 23 | 0.28 | 5 | 0.3 |
| 30 | 60 | 25 | 16 | 20 | 2 | M5 | 25 | 0.32 | 5 | 0.3 |
| 30 | 60 | 26 | 16 | 20 | 2 | M5 | 27 | 0.36 | 5 | 0.3 |
| 36 | 72 | 28 | 18 | 22 | 2 | M6 | 37 | 0.55 | 12 | 0.4 |
| 36 | 72 | 30 | 18 | 22 | 2 | M6 | 43 | 0.68 | 12 | 0.4 |
| 36 | 72 | 31 | 18 | 22 | 2 | M6 | 46 | 0.74 | 12 | 0.4 |
| 44 | 80 | 34 | 20 | 24 | 2 | M6 | 41 | 0.7 | 12 | 0.6 |
| 44 | 80 | 35 | 20 | 24 | 2 | M6 | 44 | 0.77 | 12 | 0.6 |
| 44 | 80 | 36 | 20 | 24 | 2 | M6 | 47 | 0.85 | 12 | 0.6 |
| 50 | 90 | 38 | 22 | 26 | 2.5 | M6 | 55 | 1.1 | 12 | 0.8 |
| 50 | 90 | 40 | 22 | 26 | 2.5 | M6 | 64 | 1.32 | 12 | 0.8 |
| 50 | 90 | 42 | 22 | 26 | 2.5 | M6 | 72 | 1.54 | 12 | 0.8 |
| 55 | 100 | 42 | 23 | 29 | 3 | M6 | 54 | 1.13 | 12 | 1.1 |
| 55 | 100 | 45 | 23 | 29 | 3 | M6 | 66 | 1.5 | 12 | 1.1 |
| 55 | 100 | 48 | 23 | 29 | 3 | M6 | 77 | 1.85 | 12 | 1.1 |
| 62 | 110 | 48 | 23 | 29 | 3 | M6 | 69 | 1.6 | 12 | 1.3 |
| 62 | 110 | 50 | 23 | 29 | 3 | M6 | 77 | 1.92 | 12 | 1.3 |
| 62 | 110 | 52 | 23 | 29 | 3 | M6 | 84 | 2.17 | 12 | 1.3 |
| 68 | 115 | 50 | 23 | 29 | 3 | M6 | 73 | 1.8 | 12 | 1.4 |
| 68 | 115 | 55 | 23 | 29 | 3 | M6 | 90 | 2.44 | 12 | 1.4 |
| 68 | 115 | 60 | 23 | 29 | 3 | M6 | 103 | 3.1 | 12 | 1.4 |
| 75 | 138 | 55 | 25 | 31 | 4 | M8 | 97 | 2.7 | 29 | 1.7 |
| 75 | 138 | 60 | 25 | 31 | 4 | M8 | 117 | 3.52 | 29 | 1.7 |
| 75 | 138 | 65 | 25 | 31 | 4 | M8 | 133 | 4.3 | 29 | 1.7 |
| 80 | 145 | 60 | 25 | 31 | 4 | M8 | 108 | 3.25 | 29 | 1.9 |
| 80 | 145 | 65 | 25 | 31 | 4 | M8 | 121 | 3.97 | 29 | 1.9 |
| 80 | 145 | 70 | 25 | 31 | 4 | M8 | 133 | 4.7 | 29 | 1.9 |
| 90 | 155 | 65 | 30 | 38 | 4 | M8 | 145 | 4.7 | 29 | 3.3 |
| 90 | 155 | 70 | 30 | 38 | 4 | M8 | 170 | 5.98 | 29 | 3.3 |
| 90 | 155 | 75 | 30 | 38 | 4 | M8 | 190 | 7.2 | 29 | 3.3 |
