商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | Z9A |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 PC |
| 価格: | USD 35.00 - 950.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 内部の直径: | 100 - 420のmm | 外の直径: | 145 - 515のmm |
|---|---|---|---|
| 厚さ: | 66 - 149のmm | トルク: | 9.6 - 410 kN.m |
| ボルト: | M10 - M22 | 重量: | 4.3 - 75.4 kg |
| ハイライト: | 410kN.mのキーレス カップリング,515mm ODのキーレス カップリング,410kN.mの袖のタイプ膨張継手 |
||
製品の説明

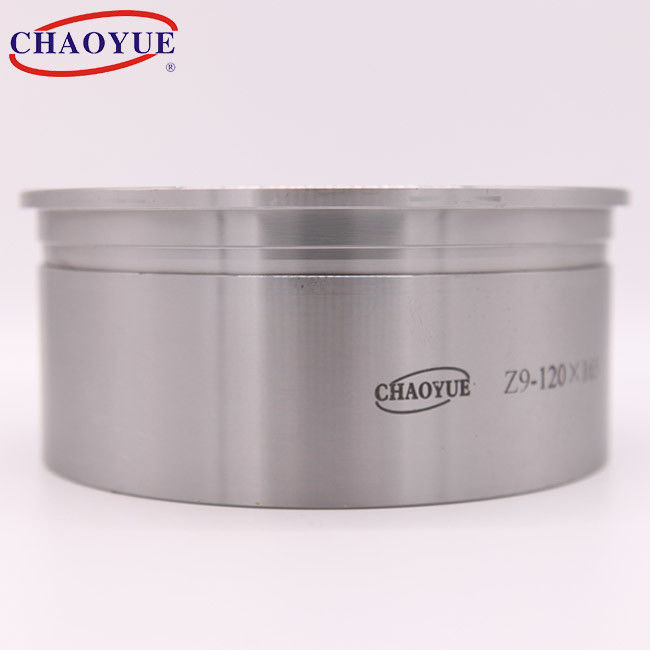

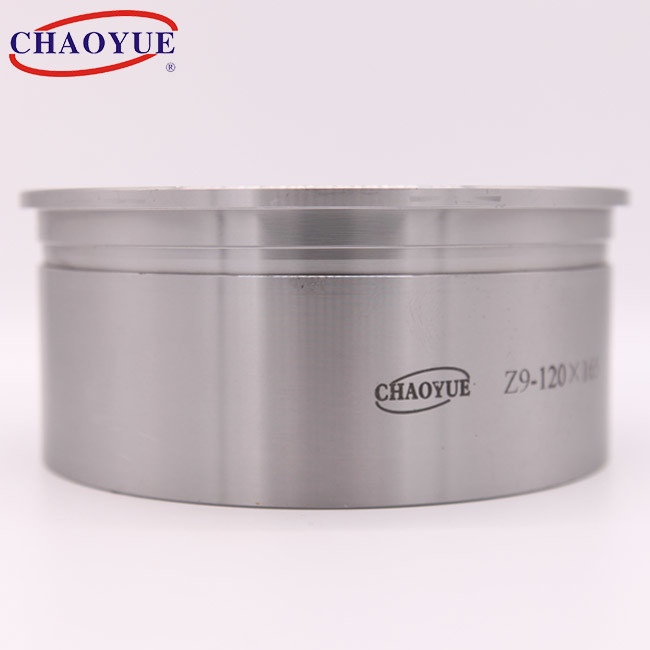

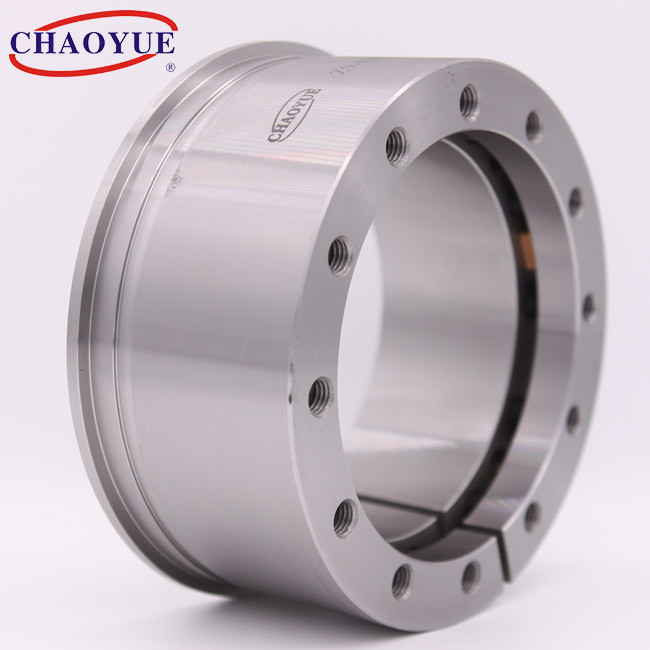

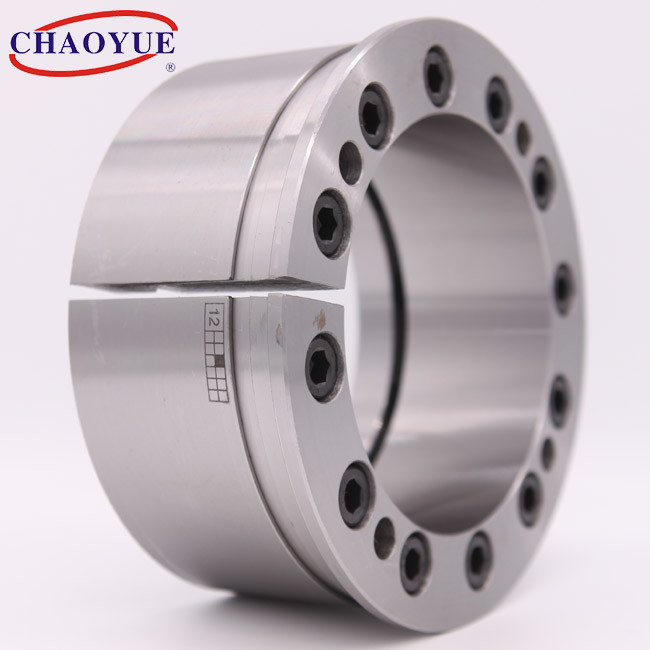

Z9Aの織物の機械類45#のクランプ シャフト力のロッカー
| 基本的な次元[mm] | ボルト | 定格負荷 | シャフトの圧力 N/mm2 |
ハブの圧力 N/mm2 |
トルクはのボルトをきつく締める [N.m] |
重量 [kg] |
|||||||
| d | D | L | L1 | e | B | d1 | n | 軸力 [kN] |
Toruqe [kN.m] |
||||
| 100 | 145 | 66 | 45 | 5 | 65 | M10 | 10 | 192 | 9.6 | 102 | 70 | 83 | 4.3 |
| 110 | 155 | 66 | 45 | 5 | 65 | M10 | 12 | 197 | 10.5 | 93 | 66 | 83 | 4.7 |
| 120 | 165 | 66 | 45 | 5 | 65 | M10 | 12 | 216 | 13 | 96 | 70 | 83 | 5 |
| 130 | 180 | 75 | 54 | 6 | 72 | M12 | 12 | 287 | 17.8 | 100 | 78 | 145 | 6.9 |
| 140 | 190 | 75 | 54 | 6 | 72 | M12 | 12 | 287 | 20.2 | 94 | 69 | 145 | 7.2 |
| 150 | 200 | 75 | 54 | 6 | 72 | M12 | 12 | 287 | 21.6 | 88 | 66 | 145 | 7.8 |
| 160 | 210 | 75 | 54 | 6 | 72 | M12 | 15 | 360 | 28.8 | 101 | 77 | 145 | 8.2 |
| 170 | 225 | 75 | 54 | 6 | 72 | M12 | 16 | 383 | 32.6 | 101 | 76 | 145 | 9.6 |
| 180 | 235 | 75 | 54 | 6 | 72 | M12 | 18 | 431 | 38.8 | 108 | 82 | 145 | 10.1 |
| 190 | 250 | 84 | 59 | 6 | 81 | M14 | 15 | 493 | 46.8 | 106 | 80 | 230 | 14.3 |
| 200 | 260 | 84 | 59 | 6 | 81 | M14 | 16 | 526 | 52.8 | 100 | 77 | 230 | 13.8 |
| 220 | 285 | 84 | 59 | 6 | 81 | M16 | 14 | 640 | 70 | 119 | 92 | 355 | 16.3 |
| 240 | 305 | 102 | 76 | 7 | 98 | M16 | 16 | 731 | 88 | 96 | 75 | 355 | 21.3 |
| 260 | 325 | 102 | 76 | 7 | 98 | M16 | 18 | 822 | 107 | 103 | 82 | 355 | 22.8 |
| 280 | 355 | 110 | 84 | 8 | 106 | M16 | 20 | 910 | 128 | 96 | 75 | 355 | 30.3 |
| 300 | 375 | 110 | 84 | 8 | 106 | M16 | 22 | 1000 | 151 | 99 | 79 | 355 | 33 |
| 320 | 405 | 132 | 99 | 8 | 125 | M20 | 18 | 1280 | 206 | 101 | 80 | 690 | 47.8 |
| 340 | 425 | 132 | 99 | 8 | 125 | M20 | 20 | 1420 | 242 | 106 | 85 | 690 | 49.7 |
| 360 | 455 | 149 | 110 | 8 | 140 | M22 | 20 | 1770 | 319 | 113 | 89 | 930 | 66.2 |
| 380 | 475 | 149 | 110 | 8 | 140 | M22 | 20 | 1770 | 337 | 109 | 87 | 930 | 69.7 |
| 400 | 485 | 149 | 110 | 8 | 140 | M22 | 20 | 1770 | 355 | 101 | 83 | 930 | 71.7 |
| 420 | 515 | 149 | 110 | 8 | 140 | M22 | 22 | 1980年 | 410 | 107 | 87 | 930 | 75.4 |
