ホーム 製品要素を締め金で止めるシャフト長さ66mmの要素を締め金で止める外の直径55mmシャフトは負荷をつける
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load

長さ66mmの要素を締め金で止める外の直径55mmシャフトは負荷をつける

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z7D
お支払配送条件:
最小注文数量: 5 PC
価格: USD 10.00 - 40.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの1000 PC
接触

詳細情報
内部の直径: 15 - 90のmm 外の直径: 45 - 135のmm
厚さ: 50 - 100つのmm トルク: 140-5930 Nm
ボルト: M6 - M10 重量: 0.4 - 7.4 kg
ハイライト:

要素を締め金で止める長さ66mmシャフト

,

要素を締め金で止める外の直径55mmシャフト

,

外の直径55mm通されたクランプつば

製品の説明

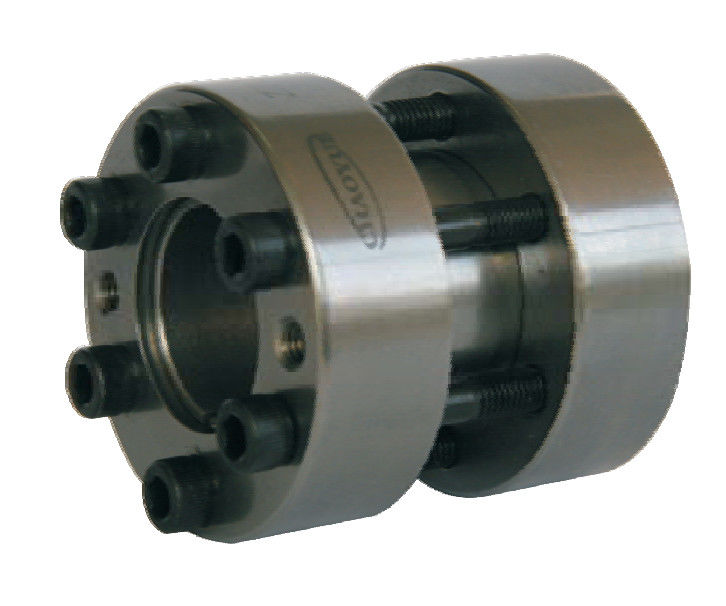

要素の錠アセンブリを締め金で止めるZ7Dのキーレス シャフト

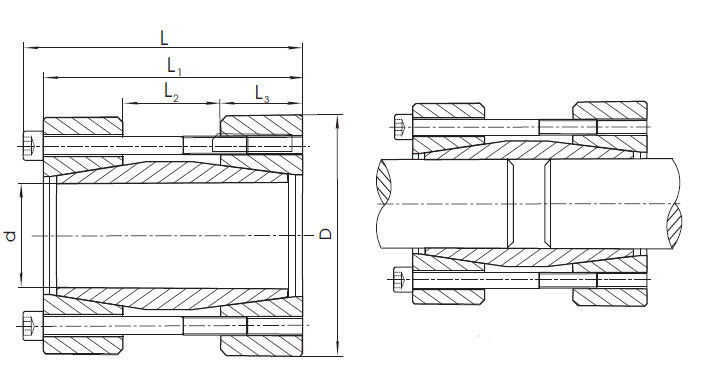

例の取付け



長さ66mmの要素を締め金で止める外の直径55mmシャフトは負荷をつける 0

長さ66mmの要素を締め金で止める外の直径55mmシャフトは負荷をつける 1





基本的な次元[mm] ボルト 定格負荷 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D L L1 L2 L3 d1 n 軸力
[kN]		 Toruqe
[N.m]
15 45 56 50 16 17 M6 4 19 140 17 0.4
16 45 56 50 16 17 M6 4 20 160 17 0.38
17 45 56 50 16 17 M6 4 21 180 17 0.37
18 50 56 50 16 17 M6 4 20 180 17 0.5
19 50 56 50 16 17 M6 4 21 200 17 0.49
20 50 56 50 16 17 M6 4 22 220 17 0.47
22 55 66 60 20 20 M6 6 29 320 17 0.45
24 55 66 60 20 20 M6 6 32 390 17 0.4
25 55 66 60 20 20 M6 6 33 420 17 0.38
28 60 66 60 20 20 M6 6 31 440 17 0.91
30 300 130 72 88 8 M16 10 880 57.2 240 29
32 300 135 72 88 8 M16 10 924 62.4 240 29
35 330 135 92 112 10 M16 15 1037 70 240 47
38 330 140 92 112 10 M16 15 1100 77 240 47
40 330 145 92 112 10 M16 15 1159 84 240 47
42 350 145 92 112 10 M16 15 1291 93 240 50
45 350 150 92 112 10 M16 15 1353 101.5 240 50
48 350 155 92 112 10 M16 15 1409 109.2 240 50
50 370 160 114 134 10 M16 20 1625 130 240 65
55 370 165 114 134 10 M16 20 1703 140.5 240 65
60 370 170 114 134 10 M16 20 1776 151 240 65
65 405 170 120 144 12 M20 15 1835 156 470 87
68 405 180 120 144 12 M20 15 1994年 179.5 470 87
70 405 190 120 144 12 M20 15 2137 203 470 87
75 430 190 136 160 12 M20 16 2242 213 470 100
80 430 200 136 160 12 M20 16 2390 239 470 100
85 430 210 136 160 12 M20 16 2542 265 470 100
90 460 210 148 172 12 M20 20 2686 282 470 132
