商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | CKF-A |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 PC |
| 価格: | USD 100.00 - 1300.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 内部の直径: | 20 - 150のmm | 外の直径: | 90 - 400のmm |
|---|---|---|---|
| 厚さ: | 35 - 105のmm | トルク: | 192 - 33460 N.m |
| 重量: | 1.5 - 73のkg | ||
| ハイライト: | 厚さ60mm 1つの方法スプラグ クラッチ,2800N.m 1つの方法スプラグ クラッチ,厚さ60mmのスプラグのクラッチ アセンブリ |
||
製品の説明

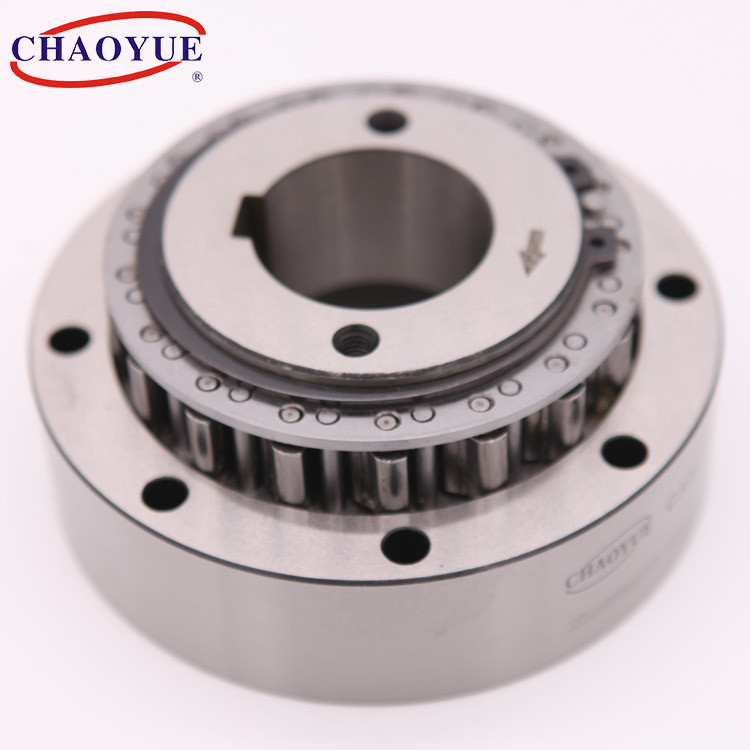

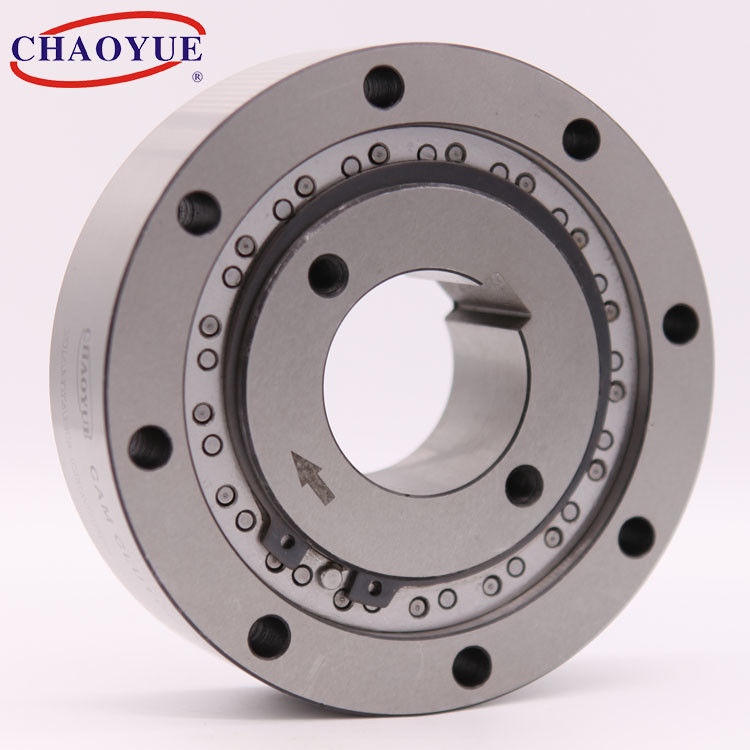

包装機械のために耐えるCKF-A 1の方法バックストップ カム クラッチ
タイプCKF-Aは回っている内部競争と遠心スプラグのタイプ惰性で動くである。内部競争だけ惰性で動くことのために設計されている。それは非self-supportedタイプである。
軸受けは内部および外の競争の同心性を保障するために提供されなければならない。
過剰運転の速度が次のページ テーブルで与えられた最小速度の下で行かないことがいつバックストップとして使用されて、点検されなければならない。
バックストップとして主に設計されていて、このタイプは二重ドライブでも過剰運転のクラッチとして使用することができる。
例の取付け
| タイプ | わずかなトルク [N.m] |
最低の無接触回転速度 | 最高の無接触回転速度 | 輪郭の次元 [mm] |
重量 [kg] |
|||||||||
| nmin | nmax | d [H7] |
D [h7] |
E [H7] |
F | G | C | B | n - d1 | bn. x TN | ||||
| CKF-A2090 | 192 | 875 | 6000 | 20 | 90 | 66 | 78 | 40 | 35 | 35 | 27 | 6-6.6 | 6x2.8 | 1.5 |
| CKF-A2595 | 243 | 825 | 6000 | 25 | 95 | 70 | 82 | 45 | 35 | 35 | 27 | 6-6.6 | 8x3.3 | 1.6 |
| CKF-A30102 | 342 | 780 | 6000 | 30 | 102 | 75 | 87 | 50 | 40 | 40 | 30 | 6-6.6 | 8x3.3 | 1.8 |
| CKF-A35110 | 437 | 740 | 6000 | 35 | 110 | 82 | 96 | 57 | 40 | 40 | 30 | 6-6.6 | 10x3.3 | 2.1 |
| CKF-A40125 | 574 | 720 | 5000 | 40 | 125 | 92 | 108 | 67 | 40 | 40 | 30 | 8-6.6 | 12x3.3 | 2.9 |
| CKF-A45130 | 640 | 665 | 5000 | 45 | 130 | 94 | 112 | 69 | 40 | 40 | 29 | 8-9.0 | 14x3.8 | 3.1 |
| CKF-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 90 | 40 | 40 | 29 | 8-9.0 | 14x3.8 | 4.7 |
| CKF-A55160 | 1380 | 600 | 4000 | 55 | 160 | 116 | 138 | 91 | 45 | 45 | 33 | 8-9.0 | 16x4.3 | 5.4 |
| CKF-A60175 | 2190 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 48 | 8-11 | 18x4.4 | 8.5 |
| CKF-A70190 | 2800 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 48 | 12-11 | 20x4.9 | 10 |
| CKF-A80210 | 3600 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11 | 22x5.4 | 14 |
| CKF-A90230 | 7160 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 64 | 12-13.5 | 25x5.4 | 19 |
| CKF-A100280 | 9790 | 455 | 2000年 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 64 | 12-17.5 | 28x6.4 | 34 |
| CKF-A130320 | 14640 | 415 | 2000年 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 64 | 12-17.5 | 32x7.4 | 44 |
| CKF-A150400 | 33460 | 365 | 2000年 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 84 | 12-17.5 | 36x8.4 | 73 |
