商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | B200 |
|
お支払配送条件:
|
|
| 最小注文数量: | 10 PCS |
| 価格: | USD 20.00 - 60.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの1000 PC |
|
詳細情報 |
|||
| 内部の直径: | 16.510 - 79.356 mm | 外の直径: | 40 - 125のmm |
|---|---|---|---|
| 厚さ: | 25 - 42のmm | トルク: | 33 - 1188 N.m |
| 重量: | 0.23 - 2.40 kg | ||
| ハイライト: | クラッチを過剰運転する670N.mのスプラグ,クラッチを過剰運転する1020r/minスプラグ,670N.mはクラッチ軸受けを惰性で動かす |
||
製品の説明

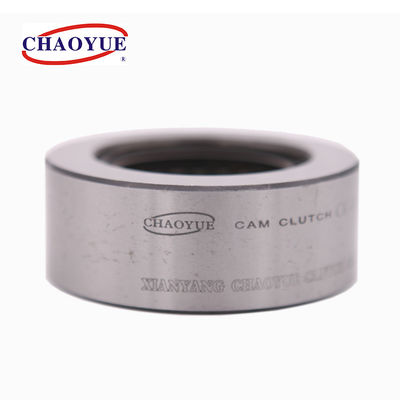

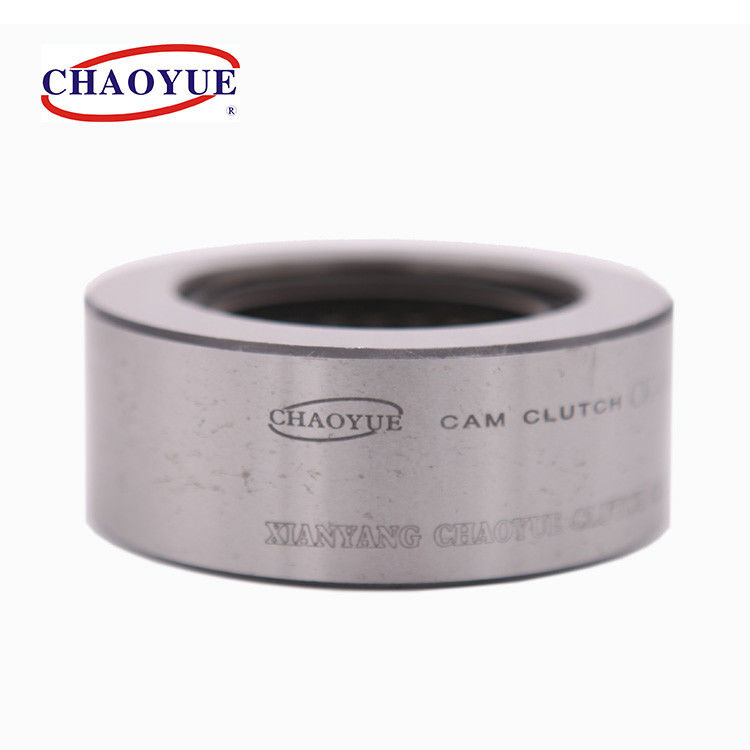

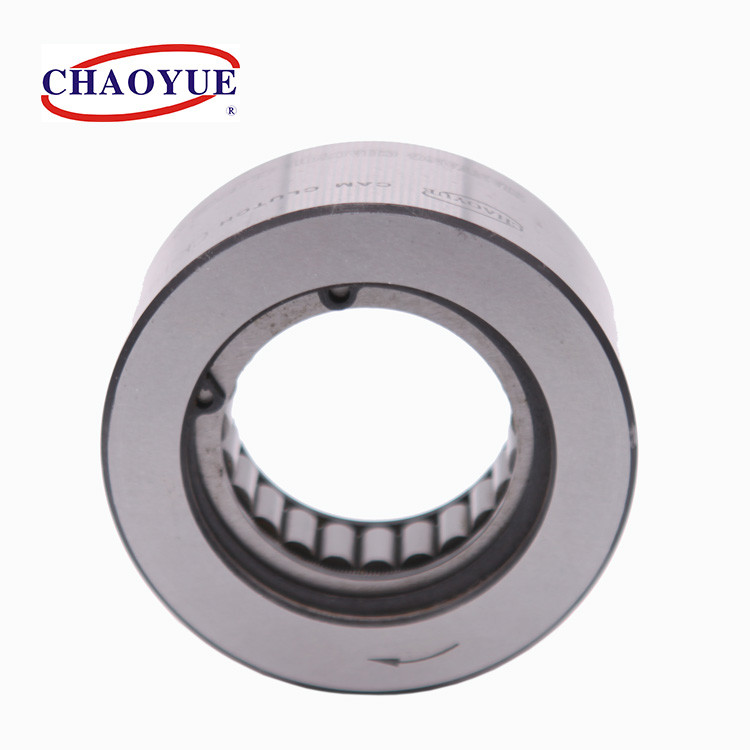

企業の機械類のためのクラッチを過剰運転するB200 1方法スプラグ
タイプB200はスプラグのタイプ惰性で動かすnon-bearing支えられた非内部の競争のクラッチをである。わずかな直径は標準的なボール ベアリング次元である。軸受けは軸および放射状の負荷を支えるように要求される。単位は油を差される渡されたグリースである。
外の競争はハウジングに直接シャフトへのスプラグの接触は、シャフト硬度HRC 56 - 60および許容h7がなければならないので、調整される。
広範なこのシリーズはコンベヤーの機械類システムで使用し、催し、包み、波形製紙および食糧機械類等を印刷する。
例の取付け
| タイプ | わずかなトルク [N.m] |
制限速度の過剰運転 [r/分] |
輪郭[mm]の次元 | 軸受け GB/T276-1994 |
重量 [kg] |
||||
| 内部競争 | 外の競争 | D [h7] | d [H7] | B | bwの× tw | ||||
| B203 | 33 | 2040年 | 500 | 40 | 16.510 | 25 | 4 x 2.5 | 6203 | 0.23 |
| B204 | 50 | 2040年 | 500 | 47 | 18.796 | 25 | 5 x 3 | 6204 | 0.34 |
| B205 | 84 | 1530 | 400 | 52 | 23.622 | 25 | 5 x 3 | 6205 | 0.45 |
| B206 | 200 | 1530 | 350 | 62 | 32.766 | 28 | 7 x 4 | 6206 | 0.68 |
| B207 | 318 | 1360 | 300 | 72 | 42.088 | 28 | 7 x 4 | 6207 | 0.80 |
| B208 | 470 | 1360 | 200 | 80 | 46.761 | 32 | 10 x 4.5 | 6208 | 0.91 |
| B209 | 470 | 1360 | 200 | 85 | 46.761 | 32 | 10 x 4.5 | 6209 | 0.95 |
| B210 | 670 | 1020 | 200 | 90 | 56.109 | 32 | 10 x 4.5 | 6210 | 1.00 |
| B211 | 670 | 1020 | 200 | 100 | 56.109 | 32 | 10 x 4.5 | 6211 | 1.40 |
| B212 | 1050 | 1000 | 180 | 110 | 70.029 | 42 | 10 x 4.5 | 6212 | 1.80 |
| B213 | 1050 | 1000 | 180 | 120 | 70.029 | 42 | 10 x 4.5 | 6213 | 2.30 |
| B214 | 1188 | 860 | 180 | 125 | 79.356 | 42 | 12 x 4.5 | 6214 | 2.40 |
