詳細情報 |
|||
製品名: | 340 - 10870 N.Mに耐えるクラッチを過剰運転するCKZF-Aの化学機械類 | 内部の直径: | 30 - 130のmm |
---|---|---|---|
外の直径: | 100 - 310のmm | 厚さ: | 68 - 212のmm |
トルク: | 340 - 10870 N.m | 重量: | 2.3 - 70.0 kg |
ハイライト: | 4100N.m 1つの方法クラッチ アセンブリ,210mmの外の直径1の方法クラッチ アセンブリ,210mmの外の直径1の方法クラッチ |
製品の説明

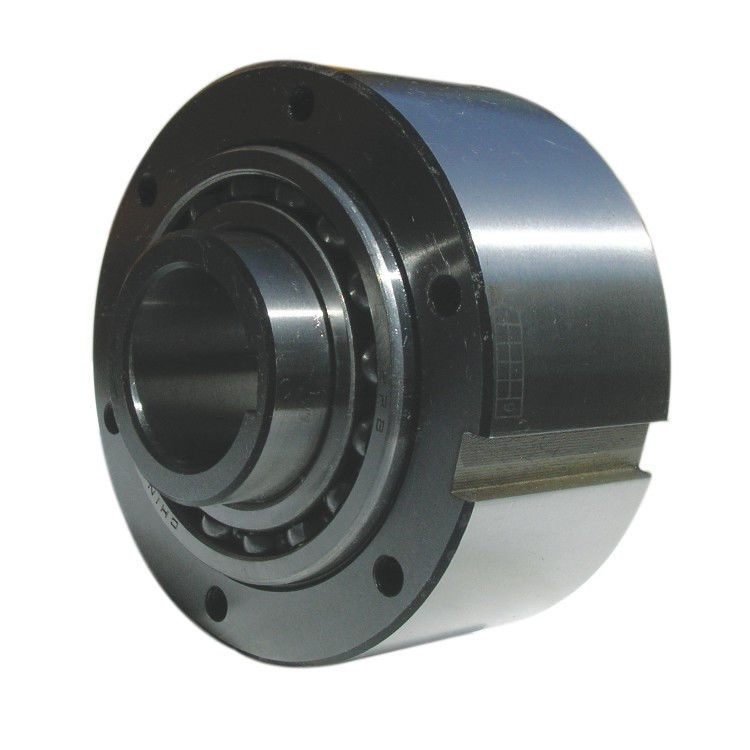

340 - 10870 N.Mに耐えるクラッチを過剰運転するCKZF-Aの化学機械類
軸受けは基本的なコンポーネントである、軸受けは標準的な部品、機械設備によって要求される忍耐サポートのあらゆる望ましい回転であり、で代理に荷を積むために減摩の忍耐演劇は服従する今では機械設備は、転がり軸受けおよび滑り軸受は一般にに、現在、軸受け次第に除去されたり、まだある使用が、同様にである軸受けを転がすますます広まった使用、一般的な転がり要素次のとおりである分けられるが:そこの球、円柱ローラー、先を細くされたローラー、drum-shapedローラーおよびロールは5種類の針である。私達は分類を転がしている!
転がり要素軸受けの形に従って(1)は2つのタイプの軸受にボール ベアリング分けられ。
そして転がり要素のボール ベアリング リング配線管ポイント接触、低い積載量、悪い耐衝撃性、しかし摩擦は小さい、高速限界、低価格である。
軸受はリング配線管を転がしてライン接触、高い積載量、耐衝撃性であるが、摩擦抵抗は、価格比較的高い。
転がり要素の列番号によって(2)は単一の列、二重列および多数列軸受けに、軸受け分けることができる。
(3) self-aligning忍耐の剛性率によって働く能力は分けられた軸受けおよび球形軸受けのどれである場合もある。
例の取付け
タイプ | わずかなトルク [N.m] |
最低の無接触回転速度 | 最高の無接触回転速度 | 輪郭の次元 [mm] |
重量 [kg] |
||||||||||
nmin | nmax | d [H7] |
D [h7] |
F | D1 | B | C | L | n - M | H | bw X tw | bn. x TN | |||
CKZF-A30100 | 340 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6 - M6 | 10 | 8 x 4.0 | 8 x 3.3 | 2.3 |
CKZF-A35110 | 380 | 740 | 6000 | 35 | 110 | 96 | 80 | 53 | 74 | 63 | 6 - M6 | 12 | 10 x 5.0 | 10 x 3.3 | 3.2 |
CKZF-A40125 | 550 | 720 | 5000 | 40 | 125 | 108 | 90 | 62 | 86 | 73 | 6 - M8 | 14 | 12 x 5.5 | 12 x 3.3 | 4.3 |
CKZF-A45130 | 860 | 665 | 5000 | 45 | 130 | 112 | 95 | 62 | 86 | 73 | 8 - M8 | 14 | 14 x 5.5 | 14 x 3.8 | 5.0 |
CKZF-A50150 | 1310 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8 - M8 | 14 | 14 x 5.5 | 14 x 3.8 | 7.5 |
CKZF-A55160 | 1480 | 600 | 4000 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8 - M10 | 16 | 16 x 6.0 | 16 x 4.3 | 9.0 |
CKZF-A60170 | 1200 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10 - M10 | 16 | 18 x 7.0 | 18 x 4.4 | 12.7 |
CKZF-A70190 | 3520 | 480 | 3200 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10 - M10 | 16 | 20 x 7.5 | 20 x 4.9 | 14.5 |
CKZF-A80210 | 4100 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10 - M10 | 16 | 22 x 9.0 | 22 x 5.4 | 19.0 |
CKZF-A90230 | 6046 | 420 | 2400 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10 - M12 | 20 | 22 x 9.0 | 25 x 5.4 | 29.5 |
CKZF-A100270 | 10450 | 455 | 2000年 | 100 | 270 | 240 | 210 | 121 | 182 | 153 | 10 - M16 | 24 | 28 x 10 | 28 x 6.4 | 42.5 |
CKZF-A130310 | 10870 | 415 | 2000年 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12 - M16 | 24 | 32 x 11 | 32 x 7.4 | 70.0 |
