商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | CK-N |
|
お支払配送条件:
|
|
| 最小注文数量: | 5 PCS |
| 価格: | USD 35.00 - 160.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 内部の直径: | 25 - 90のmm | 外の直径: | 62 - 180のmm |
|---|---|---|---|
| 厚さ: | 25 - 50のmm | 速度の過剰運転: | 500 - 200 rmp |
| トルク: | 137 - 3900 N.m | 重量: | 1.8 - 9.5 kg |
| ハイライト: | バックストップのスプラグのタイプ クラッチ,バケツ エレベーターのためのスプラグのタイプ クラッチ,バックストップのクラッチ1の方法忍耐 |
||
製品の説明

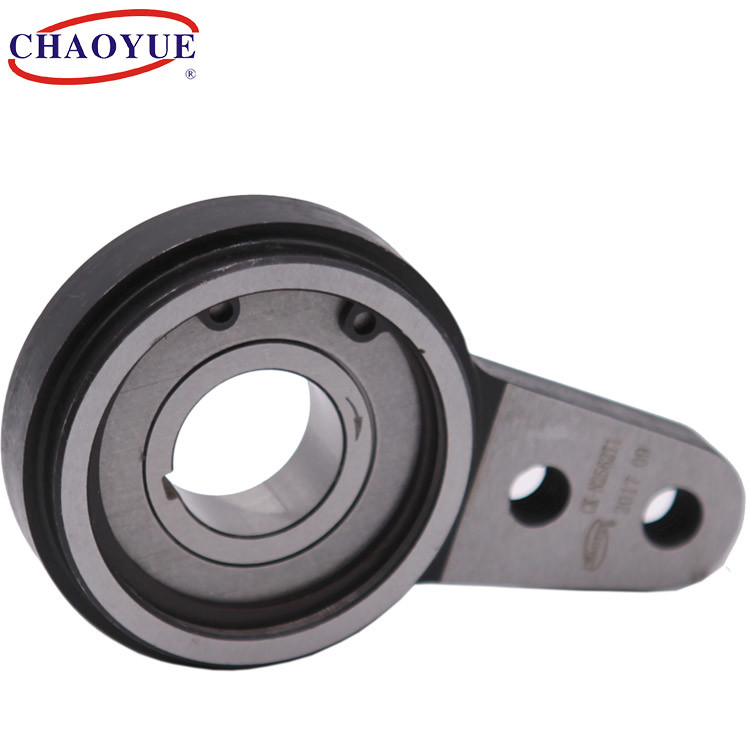

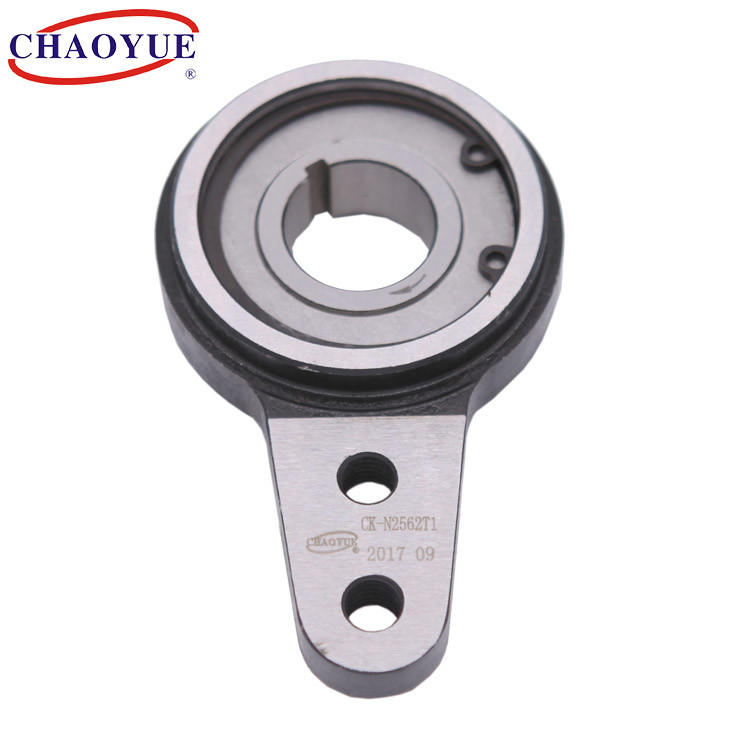

CK-N BSEUのスプラグの過剰運転はバケツ エレベーターのためのバックストップを惰性で動かす
タイプCK-Nはスプラグのタイプ1の方法クラッチ支持軸受けおよびオイル シールなしで統合するためにで、低い連続した速度で適用に適している。
toruqeの腕のスロットを機械そして通ることの固定部分にしっかり止められているアセンブリ間。回転停止を提供しなさい。このボルトshoudの放射状の整理はスロットの1%と等しいとの。トルク腕および軸受けはプレストレスを施されてはならない。
パッキングおよび印刷でバックストップか指示のクラッチとして主に使用されて。このタイプは最低スペースrequireementを高いトルク容量に与える。
例の取付け
| タイプ | わずかなトルク[N.m] |
制限速度の過剰運転 [r/分] |
Coutour [mm]の次元 | 重量 [kg] |
||||||||||
| d [h7] |
D | D1 | C | L | L1 | L2 | L3 | H | H1 | H2 | ||||
| CK-N2562 | 137 | 500 | 25 | 62 | 68 | 16 | 25 | 12 | 34 | 10 | 80 | 73 | - | 1.8 |
| CK-N25100 | 435 | 400 | 25 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.5 |
| CK-N30100 | 435 | 400 | 30 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.4 |
| CK-N35100 | 435 | 400 | 35 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.3 |
| CK-N40125 | 1035 | 300 | 40 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 4.0 |
| CK-N45125 | 1035 | 300 | 45 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.9 |
| CK-N50125 | 1035 | 300 | 50 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.8 |
| CK-N55125 | 1035 | 300 | 55 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.7 |
| CK-N60150 | 1290 | 250 | 60 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.2 |
| CK-N70150 | 1290 | 250 | 70 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.1 |
| CK-N80180 | 3900 | 200 | 80 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.6 |
| CK-N90180 | 3900 | 200 | 90 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.5 |
