商品の詳細:
|
|
| 起源の場所: | シャンシー、中国 |
|---|---|
| ブランド名: | CHAOYUE |
| モデル番号: | CKN |
|
お支払配送条件:
|
|
| 最小注文数量: | 1 PC |
| 価格: | USD 70.00 - 700.00 / pc |
| パッケージの詳細: | カートン箱か木の場合はプロダクトのサイズによって決まる |
| 受渡し時間: | 1 - 3週 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの500 PC |
|
詳細情報 |
|||
| 内部の直径: | 12〜90 mm | 外の直径: | 62 - 230のmm |
|---|---|---|---|
| 厚さ: | 44 - 160のmm | トルク: | 44 - 11600 N.m |
| 重量: | 1.40 - 47.20 kg | ||
| ハイライト: | 1つの方法コンベヤー ベルトのバックストップ,2100N.Mのトルクのコンベヤー ベルトのバックストップ,2100N.Mのトルク カム クラッチ軸受け |
||
製品の説明

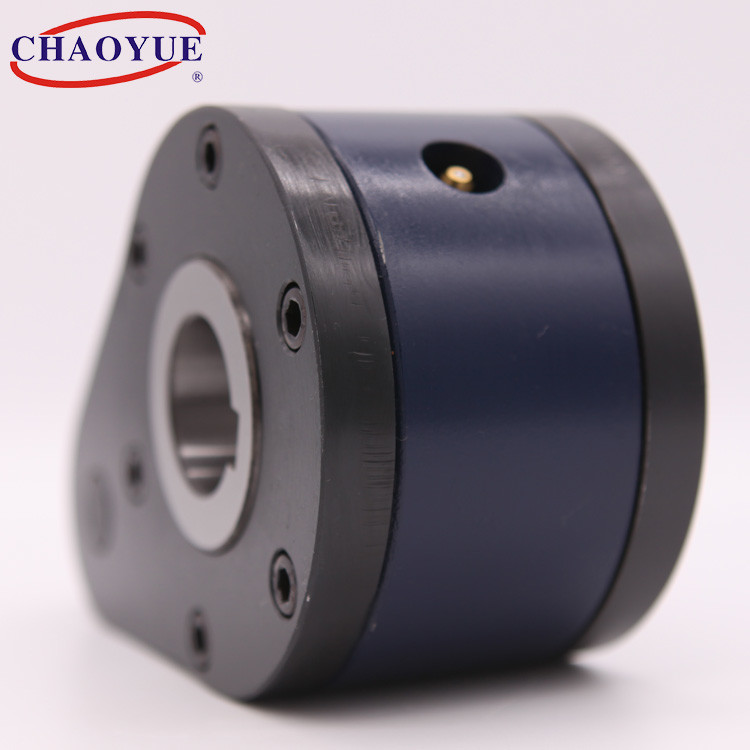

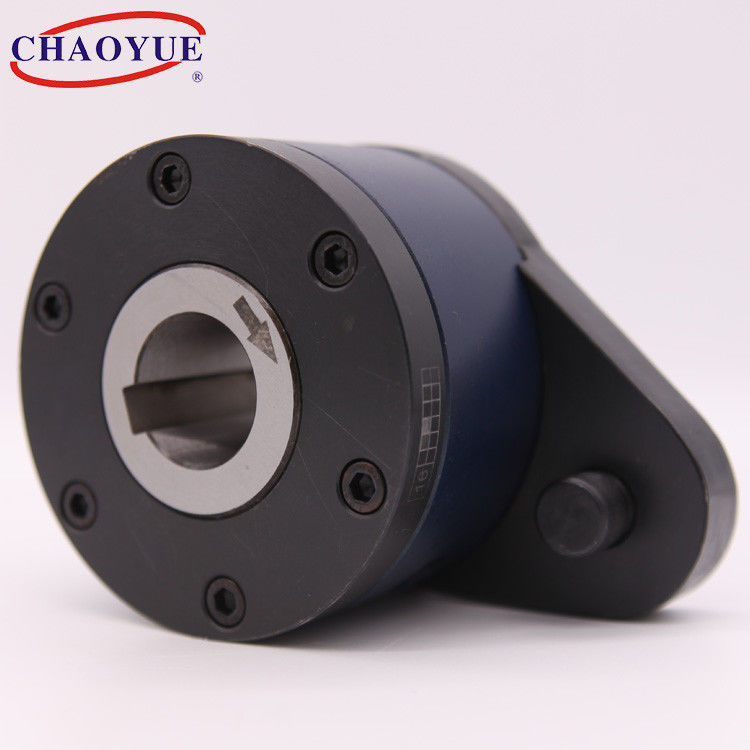

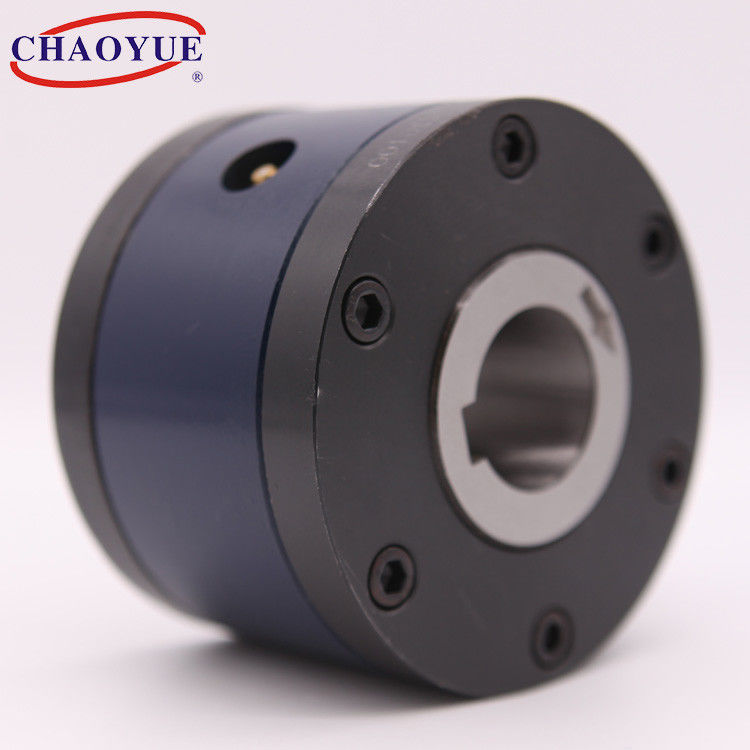

コンベヤーのバックストップに耐えるCKN GFR F2F3 1の方法カム クラッチ
タイプCKNはスプラグのタイプ惰性で動く、はめ込み式、密封されてであり、軸受け支えられる。
カバーはトルク腕として機能し、統合された停止ボルトを備えている。停止ボルトは機械の固定部品のスロットに入るべきである。停止ボルトはボルトの直径の1%の放射状の整理がなければならない。トルク腕および忍耐はどうにか尼僧でなければならない。カバーは容易に合い、回転方向の立地選択で許す。
コンベヤー、催す装置等のようなバックストップのクラッチのために、適したこのタイプ。
例の取付け
| タイプ | わずかなトルク [N.m] |
内部競争過剰運転制限速度 [r/分] |
輪郭[mm]の次元 | 重量 [kg] |
|||||||||
| d [H7] | D | B | C | E | H | L1 | L2 | d1 | bn. x TN | ||||
| CKN1262 | 44 | 1200 | 12 | 62 | 42 | 44 | 44 | 91 | 10 | 14 | 10 | 4 x 1.8 | 1.4 |
| CKN1568 | 100 | 1200 | 15 | 68 | 52 | 54 | 47 | 93 | 10 | 14 | 10 | 5 x 2.3 | 1.8 |
| CKN2075 | 145 | 1000 | 20 | 75 | 58 | 60 | 54 | 109.5 | 10 | 14 | 12 | 6 x 2.8 | 2.3 |
| CKN2590 | 230 | 900 | 25 | 90 | 60 | 62 | 62 | 129 | 14 | 18 | 16 | 8 x 3.3 | 3.4 |
| CKN30100 | 400 | 800 | 30 | 100 | 68 | 70 | 68 | 142 | 14 | 18 | 16 | 10 x 3.3 | 4.5 |
| CKN35110 | 580 | 700 | 35 | 110 | 74 | 76 | 78 | 157 | 18 | 22 | 20 | 10 x 3.3 | 5.6 |
| CKN40125 | 820 | 600 | 40 | 125 | 86 | 88 | 85 | 174.5 | 18 | 22 | 20 | 12 x 3.3 | 8.5 |
| CKN45130 | 900 | 600 | 45 | 130 | 86 | 88 | 90 | 180 | 22 | 26 | 25 | 14 x 3.8 | 8.9 |
| CKN50150 | 1700 | 500 | 50 | 150 | 94 | 96 | 102 | 210 | 22 | 26 | 25 | 16 x 4.3 | 12.8 |
| CKN55160 | 2100 | 500 | 55 | 160 | 104 | 106 | 108 | 222 | 25 | 30 | 32 | 16 x 4.3 | 16.2 |
| CKN60170 | 2800 | 400 | 60 | 170 | 114 | 116 | 112 | 230 | 25 | 30 | 32 | 18 x 4.4 | 19.3 |
| CKN70190 | 4600 | 400 | 70 | 190 | 134 | 136 | 135 | 270 | 30 | 35 | 38 | 20 x 4.9 | 23.5 |
| CKN80210 | 6800 | 300 | 80 | 210 | 144 | 146 | 145 | 290 | 30 | 35 | 38 | 22 x 5.4 | 32 |
| CKN90230 | 11600 | 300 | 90 | 230 | 158 | 160 | 155 | 320 | 40 | 45 | 50 | 25 x 5.4 | 47.2 |
