160mm Inner Diameter Sleeve Expansion Joint

160mmの内部の直径の袖の膨張継手

商品の詳細:
起源の場所:	シャンシー、中国
ブランド名:	CHAOYUE
モデル番号:	Z20
お支払配送条件:
最小注文数量:	1 PC
価格:	USD 10.00 - 105.00 / pc
パッケージの詳細:	カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間:	1 - 3週
支払条件:	T/T
供給の能力:	1ヶ月あたりの500 PC

詳細情報
内部の直径:	25 - 160のmm	外の直径:	60 - 260のmm
厚さ:	20 - 38のmm	トルク:	0.19 - 23 kN.m
ボルト:	M6 - M12	重量:	0.37 - 9.2 kg
ハイライト:	160mmの内部の直径の袖の膨張継手 , 260mmの外の直径の袖の膨張継手 , 160mmの内部の直径のクライマックスのキーレスブッシュ

製品の説明

Z20装置を締める要素を締め金で止める機械関係シャフト

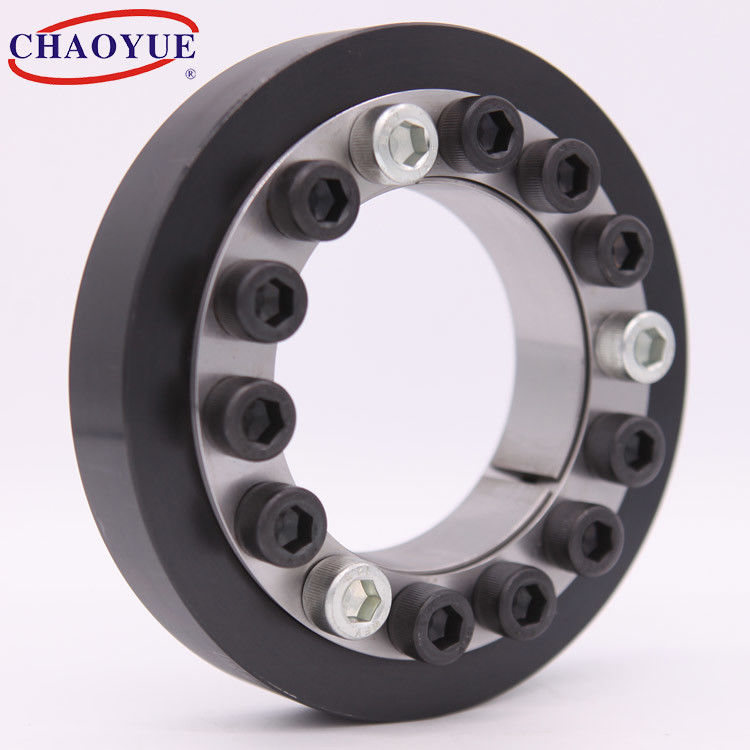

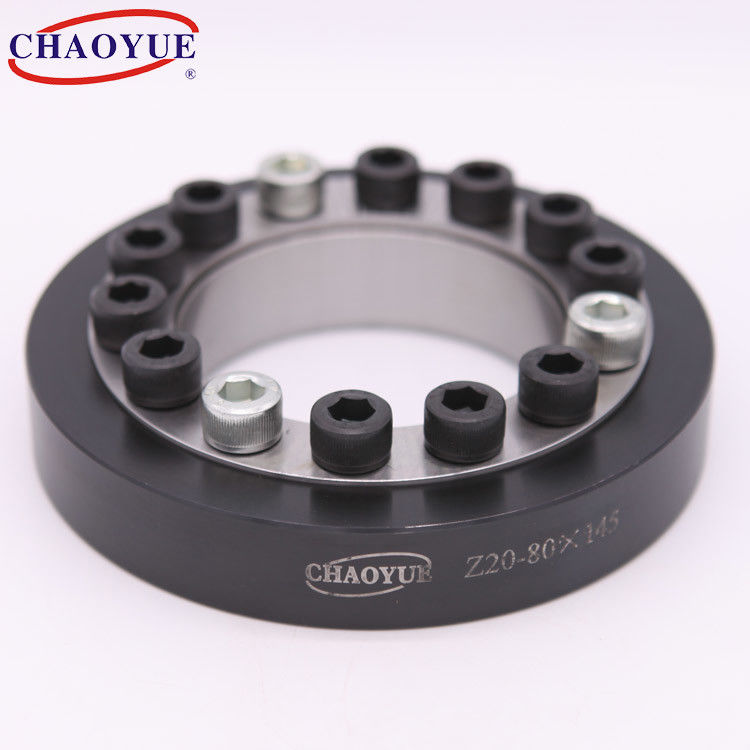

160mmの内部の直径の袖の膨張継手 0

例の取付け

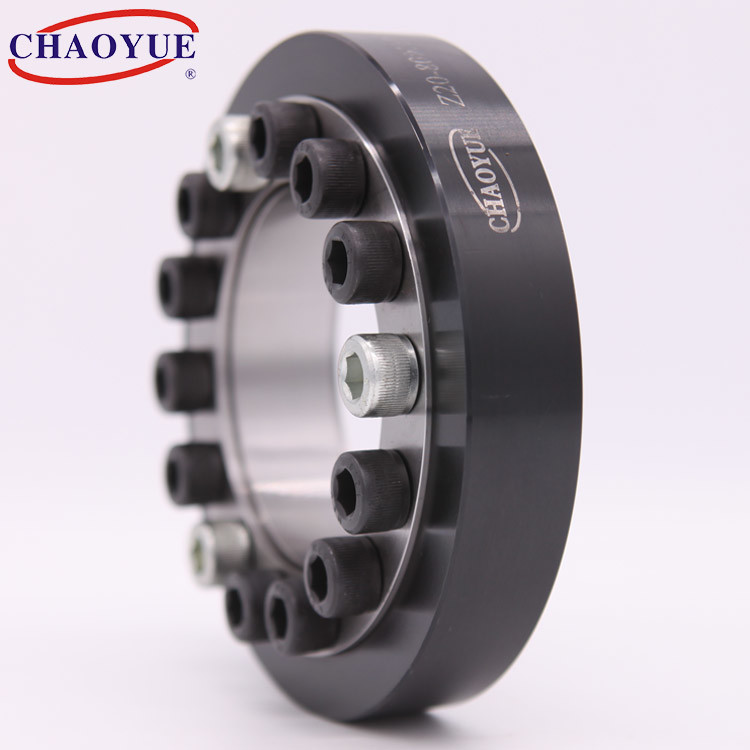

160mmの内部の直径の袖の膨張継手 1

基本的な次元[mm]						ボルト		定格負荷		トルクはのボルトをきつく締める [N.m]	重量 [kg]
d	dw	D	L	L₁	L₂	d₁	n	トルク [kN·m]	軸力 [kN]	トルクはのボルトをきつく締める [N.m]	重量 [kg]
25	18	60	26	20	17	M6	9	0.19	21	17	0.37
25	20	60	26	20	17	M6	9	0.255	25	17	0.37
30	20	65	26	20	17	M6	9	0.205	20	17	0.42
30	22	65	26	20	17	M6	9	0.27	24	17	0.42
30	24	65	26	20	17	M6	9	0.34	28	17	0.42
35	25	72	26	20	17	M6	12	0.365	29	17	0.48
35	28	72	26	20	17	M6	12	0.49	35	17	0.48
35	30	72	26	20	17	M6	12	0.585	39	17	0.48
40	30	78	26	20	17	M6	15	0.555	37	17	0.54
40	32	78	26	20	17	M6	15	0.59	37	17	0.54
40	34	78	26	20	17	M6	15	0.71	42	17	0.54
40	35	78	26	20	17	M6	15	0.77	44	17	0.54
45	35	92	32	24	20	M8	12	0.96	55	41	0.92
45	36	92	32	24	20	M8	12	1.03	57	41	0.92
45	38	92	32	24	20	M8	12	1.2	63	41	0.92
50	38	98	32	24	20	M8	12	1.01	53	41	1
50	40	98	32	24	20	M8	12	1.16	58	41	1
50	42	98	32	24	20	M8	12	1.32	63	41	1
55	42	105	32	24	20	M8	14	1.33	63	41	1.1
55	45	105	32	24	20	M8	14	1.59	70	41	1.1
55	48	105	32	24	20	M8	14	1.88	78	41	1.1
60	48	110	32	24	20	M8	14	1.6	67	41	1.2
60	50	110	32	24	20	M8	14	1.78	71	41	1.2
60	52	110	32	24	20	M8	14	1.89	73	41	1.2
70	55	138	38	28	24	M10	14	2.93	106	83	2.3
70	58	138	38	28	24	M10	14	3.37	116	83	2.3
70	60	138	38	28	24	M10	14	3.69	123	83	2.3
80	62	145	38	28	24	M10	14	3.14	101	83	2.4
80	65	145	38	28	24	M10	14	3.57	110	83	2.4
80	68	145	38	28	24	M10	14	4.02	118	83	2.4
80	70	145	38	28	24	M10	14	4.35	124	83	2.4
90	70	160	38	28	24	M10	16	4.09	117	83	2.8
90	75	160	38	28	24	M10	16	4.89	130	83	2.8
90	78	160	38	28	24	M10	16	5.42	139	83	2.8
100	78	180	45	33	26	M12	14	5.98	153	145	3.8
100	80	180	45	33	26	M12	14	6.37	159	145	3.8
100	82	180	45	33	26	M12	14	6.49	158	145	3.8
100	85	180	45	33	26	M12	14	7.16	168	145	3.8
110	85	190	45	33	26	M12	14	6.18	145	145	4.1
110	88	190	45	33	26	M12	14	6.8	154	145	4.1
110	90	190	45	33	26	M12	14	7.24	160	145	4.1
110	95	190	45	33	26	M12	14	8.38	176	145	4.1
120	95	205	45	33	26	M12	16	8.25	173	145	4.7
120	100	205	45	33	26	M12	16	9.45	189	145	4.7
120	105	205	45	33	26	M12	16	10.74	204	145	4.7
140	110	230	50	38	34	M12	22	12.86	233	145	7.4
140	115	230	50	38	34	M12	22	14.44	251	145	7.4
140	120	230	50	38	34	M12	22	16.14	269	145	7.4
160	125	260	50	38	34	M12	26	17.13	274	145	9.2
160	130	260	50	38	34	M12	26	18.99	292	145	9.2
160	135	260	50	38	34	M12	26	20.94	310	145	9.2
160	140	260	50	38	34	M12	26	23	328	145	9.2
