ホーム 製品キーレス錠アセンブリM14ボルト キーレス錠アセンブリ

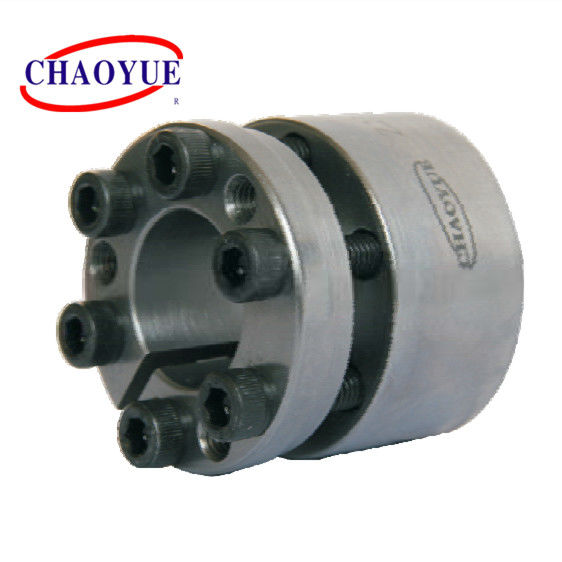

M14 Bolt Keyless Locking Assembly
M14 Bolt Keyless Locking Assembly M14 Bolt Keyless Locking Assembly

M14ボルト キーレス錠アセンブリ

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z23
お支払配送条件:
最小注文数量: 5 PC
価格: USD 10.00 - 113.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの500 PC
接触

詳細情報
内部の直径: 19 - 180のmm 外の直径: 47 - 235のmm
厚さ: 39 - 84のmm トルク: 0.54 - 50.4 kN.m
ボルト: M6 - M14 重量: 0.35 - 13.68 kg
ハイライト:

235mm ODのキーレス錠アセンブリ

,

M14ボルト キーレス錠アセンブリ

,

M14ボルト膨張継手の袖

製品の説明

食糧機械類のためのZ23力ロック装置錠アセンブリ



M14ボルト キーレス錠アセンブリ 0



例の取付け

M14ボルト キーレス錠アセンブリ 1

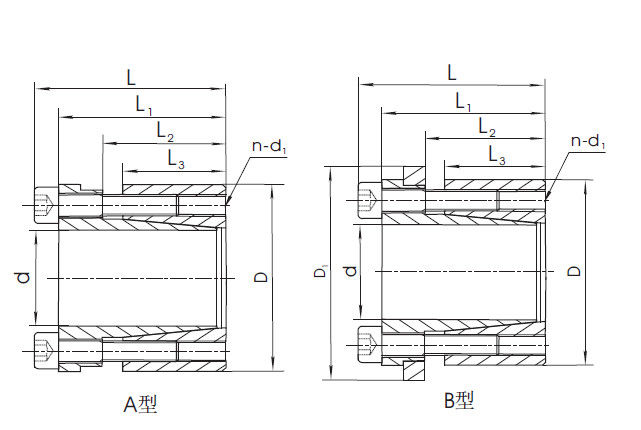

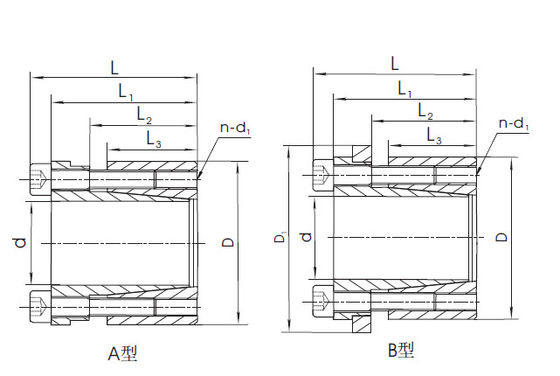

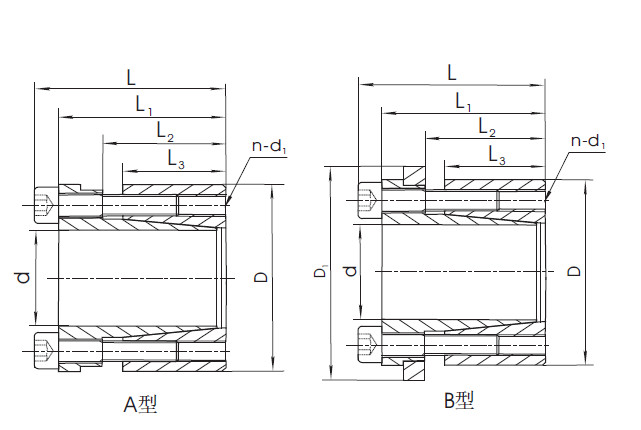

基本的な次元[mm] ボルト 定格負荷 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D L L1 L2 L3 D1 d1 n 軸力
[kN]		 トルク
[kN·m]
19 47 45 39 30 26 53 M6 6 54 0.54 17 0.35
20 47 45 39 30 26 53 M6 6 54 0.6 17 0.36
22 47 45 39 30 26 53 M6 6 54 0.6 17 0.44
24 50 45 39 30 26 56 M6 6 54 0.65 17 0.47
25 50 45 39 30 26 56 M6 6 54 0.68 17 0.48
28 55 45 39 30 26 61 M6 6 54 0.78 17 0.55
30 55 45 39 30 26 61 M6 6 54 0.82 17 0.76
32 60 45 39 30 26 66 M6 9 82 1.31 17 0.79
35 60 45 39 30 26 66 M6 9 82 1.44 17 0.81
38 65 45 39 30 26 71 M6 9 82 1.52 17 0.87
40 65 45 39 30 26 71 M6 9 82 1.64 17 0.94
42 75 55 47 35 30 81 M8 6 101 2.13 41 1.02
45 75 55 47 35 30 81 M8 6 101 2.28 41 1.06
48 80 55 47 35 30 86 M8 6 101 2.43 41 1.7
50 80 55 47 35 30 86 M8 6 101 2.53 41 1.76
55 85 55 47 35 30 91 M8 9 152 4.18 41 1.89
60 90 55 47 35 30 96 M8 9 152 4.56 41 1.98
65 95 55 47 35 30 101 M8 9 152 4.96 41 2.15
70 110 77 67 46 40 116 M10 7 186 6.5 83 2.24
75 115 77 67 46 40 121 M10 7 186 7 83 3.07
80 120 77 67 46 40 126 M10 7 186 7.4 83 3.35
85 125 77 67 46 40 131 M10 8 213 9 83 3.59
90 130 77 67 46 40 136 M10 8 213 9.6 83 5.04
95 135 77 67 46 40 141 M10 10 267 12.6 83 5.38
100 145 89 77 52 46 151 M12 7 270 13.3 145 5.81
110 155 89 77 52 46 161 M12 7 270 14.7 145 6.06
120 165 89 77 52 46 171 M12 8 309 18.4 145 7.61
130 180 89 77 52 46 186 M12 10 342 20.5 145 8.32
140 190 98 84 59 51 196 M14 8 373 26.1 230 9.56
150 200 98 84 59 51 206 M14 10 467 35.1 230 10.15
160 210 98 84 59 51 216 M14 10 467 37.4 230 11.23
170 225 98 84 59 51 231 M14 12 560 47.6 230 12.45
180 235 98 84 59 51 241 M14 12 560 50.4 230 13.68
