ホーム 製品要素を締め金で止めるシャフト要素を締め金で止める30kNシャフト

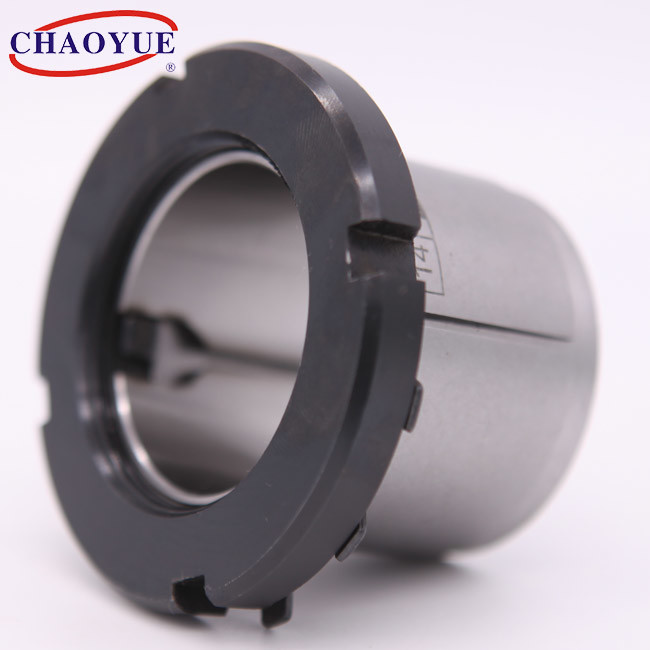

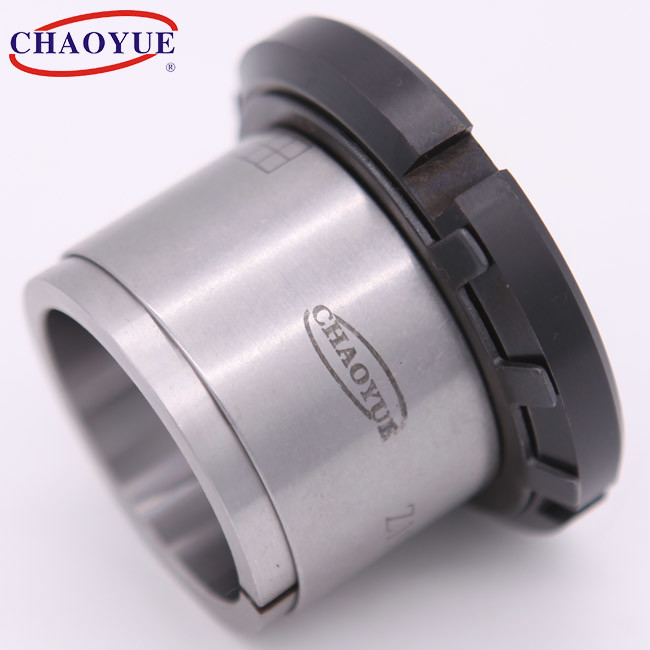

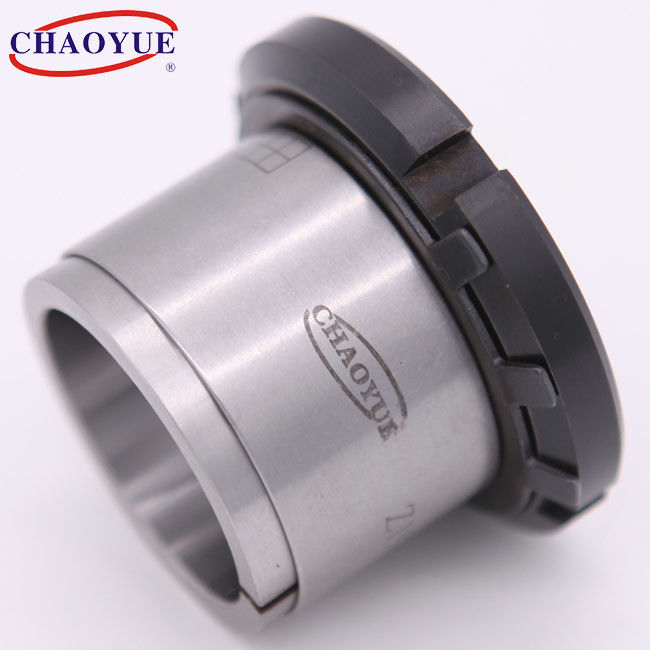

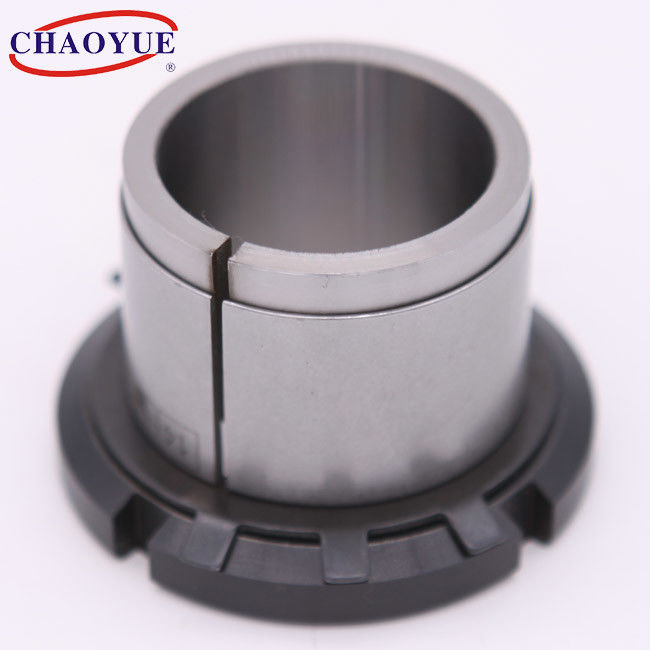

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

要素を締め金で止める30kNシャフト

商品の詳細:
起源の場所: シャンシー、中国
ブランド名: CHAOYUE
モデル番号: Z19B
お支払配送条件:
最小注文数量: 10 PCS
価格: USD 7.00 - 25.00 / pc
パッケージの詳細: カートン箱か木の場合はプロダクトのサイズによって決まる
受渡し時間: 1 - 3週
支払条件: T/T
供給の能力: 1ヶ月あたりの1000 PC
接触

詳細情報
内部の直径: 14 - 60のmm 外の直径: 25 - 70のmm
厚さ: 30 - 52のmm トルク: 64 - 1360 N.m
ボルト: M20 - M65 重量: 0.08 - 0.42 kg
ハイライト:

要素を締め金で止める680N.mシャフト

,

要素を締め金で止める30kNシャフト

,

30kNキーレス先を細くすることロックのブッシュ

製品の説明

Z19Bライト力ロック伝達機械錠装置



要素を締め金で止める30kNシャフト 0





例の取付け

要素を締め金で止める30kNシャフト 1





基本的な次元[mm] ボルト 定格負荷 シャフトの圧力
[N/mm2]		 ハブの圧力
[N/mm2]		 トルクはのボルトをきつく締める
[N.m]		 重量
[kg]
d D E H B d1 軸力
[kN]		 トルク
[N·m]
14 25 32 30 20 M20 X 1 9.1 64 85 45 95 0.08
15 25 32 30 20 M20 X 1 9.1 70 80 45 95 0.08
16 25 32 30 20 M20 X 1 9.1 73 75 45 95 0.07
17 25 32 32 20 M22 X 1 9.1 80 70 45 95 0.07
18 30 32 32 20 M22 X 1 9.1 83 65 40 95 0.12
19 30 38 32 20 M25 X 1.5 11 105 75 45 160 0.11
20 30 38 32 20 M25 X 1.5 11 112 70 45 160 0.1
22 35 45 36 25 M30 X 1.5 14.5 163 70 45 220 0.17
24 35 45 36 25 M30 X 1.5 14.5 178 65 45 220 0.15
25 35 45 36 25 M30 X 1.5 14.5 185 60 45 220 0.14
28 40 52 42 30 M35 X 1.5 14.5 250 55 40 340 0.22
30 40 52 42 30 M35 X 1.5 17.5 270 50 40 340 0.19
32 42 55 44 30 M36 X 1.5 21.5 350 60 45 340 0.2
32 45 58 44 30 M40 X 1.5 21.5 350 60 45 480 0.27
35 45 58 44 30 M40 X 1.5 21.5 390 55 45 480 0.22
38 50 65 45 30 M45 X 1.5 26 500 60 45 680 0.3
40 50 65 45 30 M45 X 1.5 26 520 60 50 680 0.25
45 55 70 46 30 M50 X 1.5 30 680 60 50 870 0.29
48 60 75 46 30 M55 X 2 35 840 60 50 970 0.37
50 60 75 46 30 M55 X 2 35 880 60 50 970 0.32
55 65 80 46 30 M60 X 2 37.5 1030 60 50 1100 0.34
60 70 85 52 30 M65 X 2 45 1360 65 55 1300 0.42
